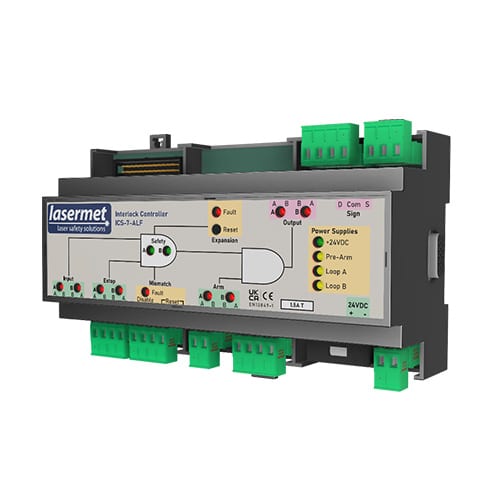

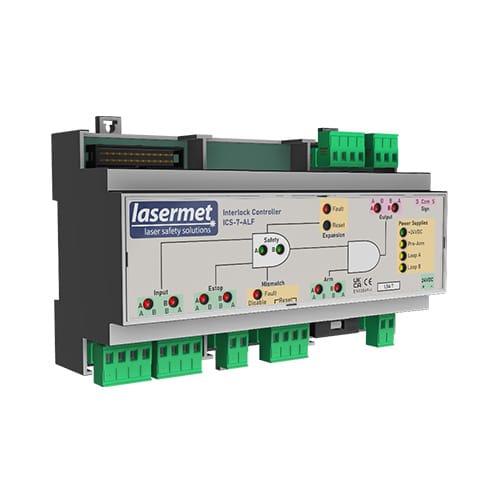

ICS-7-ALF Interlock Controller
Interlock-Steuerung für ALF-fähige Systeme
Die ICS-7-ALF schützt das Personal vor gefährlicher Lasereinstrahlung durch die Integration einer zweikanaligen Sicherheitssteuerung mit helmbasierter Interlock-Überwachung.
Er verfügt über fortschrittliche Überwachungsfunktionen, darunter:
- Kontinuierliche Überwachung des Helmtragens und des Visierverschlusses
- Zweikanalige, gegengeprüfte Architektur (PL „e“-konform)
- Spannungsfreie, ausfallsichere Verriegelungsausgänge für Laser- und SPS-Steuerung
- Nahtlose Integration mit ALF-fähigen Geräten und Erweiterungsoptionen

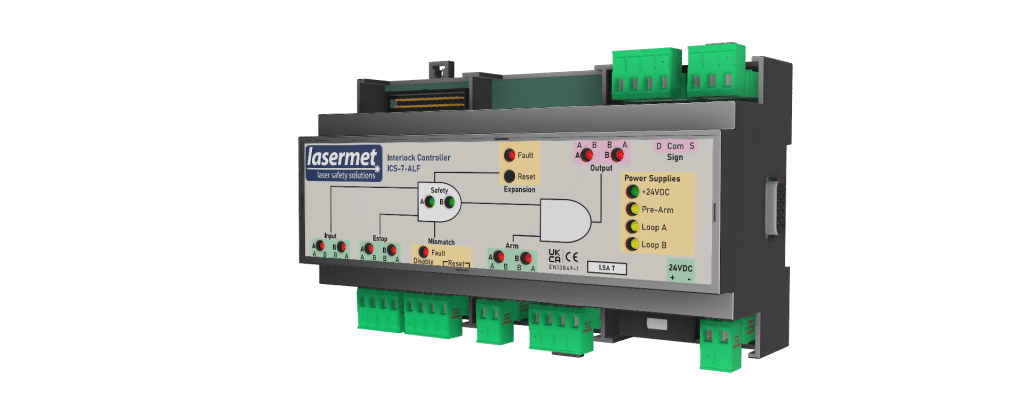

Beschreibung
Das ICS-7-ALF ist ein zweikanaliges Lasersicherheits-Verriegelungssteuerungssystem, das sich nahtlos in SPS-Steuerungen, Laser und Robotersysteme integrieren lässt. Als Teil einer kompletten Lasersicherheitsanlage stellt das ICS-7-ALF sicher, dass der Laser nur dann aktiviert werden kann, wenn alle Sicherheitsverriegelungen – einschließlich des passiven Laserschweißhelms – in einem sicheren Betriebszustand sind.
PLC Integration
Arbeitet mit bestehenden Steuerungssystemen zusammen, um den Laserbetrieb auf der Grundlage geprüfter Sicherheitsbedingungen zu steuern.
Dual-Channel-Sicherheit
Ausgestattet mit einer vollständigen Dual-Channel-Architektur mit gegenseitiger Überprüfung, konform mit EN ISO 13849-1, erreicht das Gerät die Leistungsstufe „e“. Dies entspricht einer mittleren Zeit bis zum gefährlichen Ausfall von 381 Jahren – und gewährleistet somit eine herausragende Zuverlässigkeit.
Aktivierungssteuerung
Erfordert zwei externe potentialfreie Kontakte (in der Regel von einer SPS), um das System zu aktivieren. Der Laser wird erst aktiviert, wenn diese geschlossen sind und alle Verriegelungsbedingungen erfüllt sind.
Ausfallsichere Ausgänge
Enthält ausfallsichere Verriegelungsausgänge mit einer Nennleistung von 4 A ohmsch, 50 VDC, zur Steuerung des Laserbetriebs, von Türschlössern oder zum Senden von Signalen an eine SPS. Alle Ausgänge sind potentialfreie Kontakte und sind geschlossen, wenn das System aktiviert ist.
Expandable Design
Verfügt über einen Erweiterungsport für einfache Systemänderungen oder -skalierungen.
Überwachung des Laserschweißhelms
Das ICS-7-ALF überwacht kontinuierlich den passiven Laserschweißhelm, der mit integrierten Sicherheitsverriegelungsschaltern ausgestattet ist, um sicherzustellen, dass er vor der Laseraktivierung korrekt getragen wird.
Das System überprüft, ob der Helm sicher sitzt und das Visier vollständig geschlossen ist. Wenn der Helm abgenommen, falsch ausgerichtet oder nicht ordnungsgemäß getragen wird, wird die Verriegelung ausgelöst und das System sofort deaktiviert, wodurch die Laserleistung unterbrochen wird, um eine versehentliche Exposition zu verhindern.

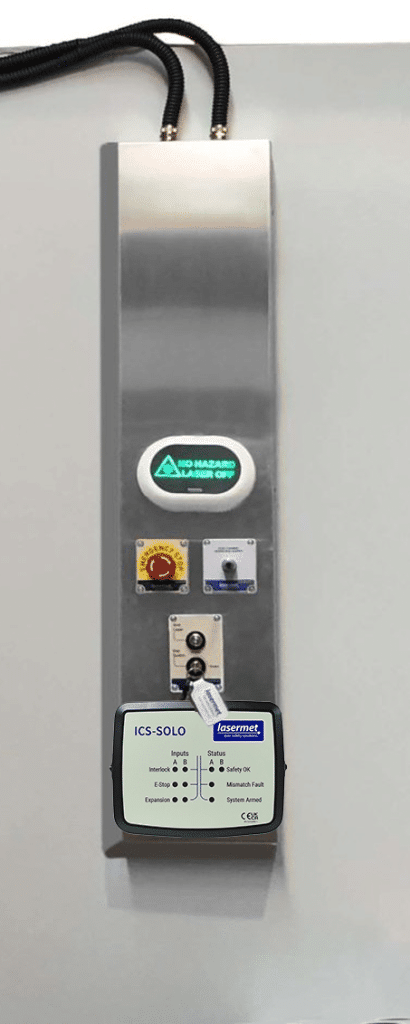

Das Foto auf der rechten Seite zeigt die Hängevorrichtung, an der alle erforderlichen Geräte befestigt sind, darunter ein Minischild, ein Not-Aus-Schalter und Verteilerkästen.

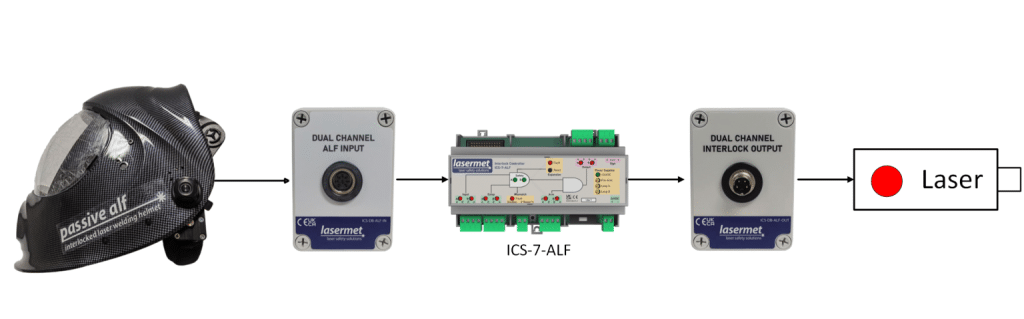

Block Diagram for ICS-7-ALF Interlock Control System
Dieses Blockdiagramm veranschaulicht die typische Systemarchitektur des ICS-7-ALF-Verriegelungssteuerungssystems. Der passive ALF-Laserschweißhelm wird an die ALF-Eingangsverteilerbox (ICS-DB-ALF-IN) angeschlossen, die dann mit dem ICS-7-ALF-Controller verbunden ist. Der Controller sendet Signale an die Verriegelungsausgangsbox (ICS-DB-ALF-OUT), die schließlich mit dem Lasersystem verbunden ist. Diese Konfiguration stellt sicher, dass der Laser nur dann aktiviert wird, wenn alle Verriegelungen sicher validiert sind, was ein hohes Maß an Sicherheit für den Bediener gewährleistet.
