Dolphin Pod Laserschutzvorhang

Sicherheit für handgeführte Laserschweißgeräte

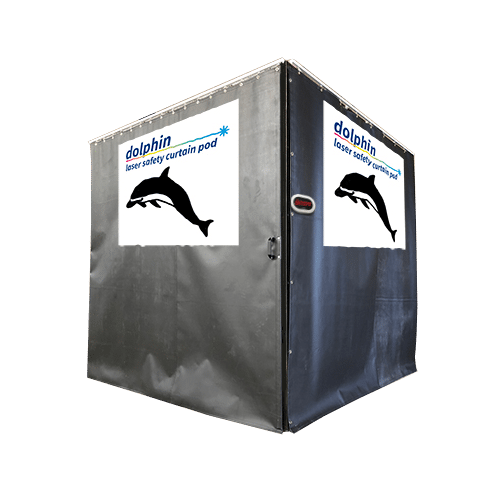

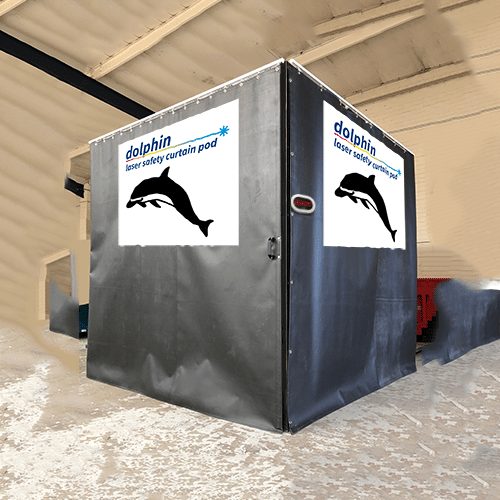

Der Dolphin Laser Safety Curtain Pod ist eine auf einem Vorhang basierende Einhausung für handgeführte Laserschweißgeräte. Der Dolphin Pod ist eine kostengünstige Lösung, um Arbeiter vor dem Austritt gefährlicher Laserstrahlung zu schützen.

  • Ideal für die Laserreinigung, Wartung und das handgeführte Laserschweißen
  • Interlock®-kompatibel
  • Modulares Lasergehäuse
  • Schnelle Montage
  • Mit Rollen für mehr Mobilität ausgestattet

Request Info

Beschreibung

Modulare Laser-Sperrlösung

Der „Dolphin Laser Safety Curtain Pod“ besteht aus dem Lasermets Dolphin-Material für Laserschutzvorhänge – zertifiziert nach EN 12254 für die Abschirmung von Laserarbeitsplätzen.

Die Standardausführung ist mit einer manuell bedienbaren Vorhangtür und einem offenen Dach zur Belüftung ausgestattet. Sie wird als kostengünstiger, selbst zusammenbaubarer Würfel im Flat-Pack-Design geliefert, um den Transport und die Montage durch den Kunden zu erleichtern. Das bedeutet, dass sie bei Bedarf auch schnell und einfach demontiert und an einem anderen Standort wieder aufgebaut werden kann.

INTERLOCK®-OPTIONEN

Für den Dolphin Pod gibt es eine Interlock® Upgrade-Option mit Sicherheitsverriegelungsschaltern, einer LED-Warnanzeige mit zwei Meldungen und Notausschaltern – alles verbunden mit einem Interlock® Controller.

SCHUTZSTUFEN
Wellenlängenbereich (nm)Schutzstufe
180 – 315D AB8 + IR AB3 + M AB5Y
315 – 1050D AB6 + IR AB7 + M AB7Y
1050 – 1400D AB5 + IR AB7 + M AB7Y
1400 – 25000DI AB3 + R AB3Y
ABMESSUNGEN

Die Standardausführung der Dolphin Pod-Gehäuse hat eine Standardhöhe von 3 Metern. Das modulare System ermöglicht es, mehrere Dolphin Pods miteinander zu verbinden, um einen größeren geschlossenen Arbeitsbereich zu schaffen.

ModellbezeichnungAbmessungen (L x B, in Metern)
XXXL Dolphin Pod6 x 6
XXL Dolphin Pod4 x 4
XL Dolphin Pod3 x 3

Hinweis: Die bisherige Standardausführung mit den Abmessungen 2,4 m (8 ft) im Würfelformat wird nicht mehr angeboten und ist nur noch solange der Vorrat reicht erhältlich.

Bestelloptionen

Zusätzliche Kits können für zusätzliche Funktionen bestellt werden.

ProduktInklusive
Dolphin Laser Safety Curtain PodStandard-Gehäuse mit Vorhang ohne Verriegelung
Dolphin Laser Safety Curtain Pod with Interlock® SystemStandard Curtain Enclosure with ICS-SOLO Interlock® Controller, interlock switch, LED warning sign, emergency stop buttons
Dolphin Laser Safety Curtain Pod with ALF Helmet and Interlock® SystemStandard Curtain Enclosure with ICS-7-ALF or ICS-SOLO Interlock® Controller, Single or Dual ALF Helmet, interlock switch, LED warning sign, emergency stop buttons
Eine Seite des Gehäuses dient als Zugangstür, die mit einer Verriegelung versehen ist, die den Laser deaktiviert, wenn sie geöffnet oder nicht verriegelt ist. Das LED-Warnschild zeigt den Status des Lasers an.
Im Inneren des Pods: ICS-SOLO mit dem Verteilerkasten und dem Schlüsselschalter
Im Inneren der Gondel: ICS-7-ALF Konfiguration für die Verwendung mit ALF-Helmen

Zusätzliche Informationen

Dimensions

2.4 x 2.4 x 2.4m
