Laser Castle Lite
Selbstbau-Laserschutzkabine

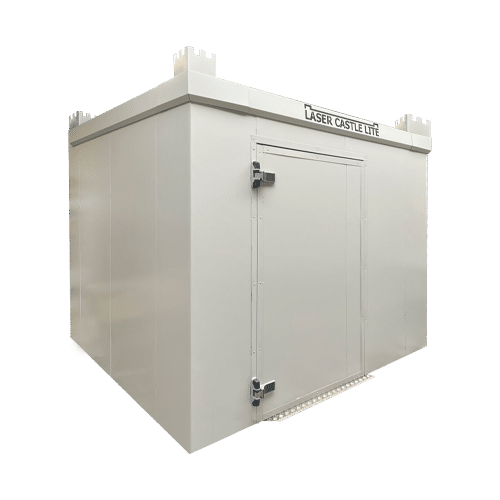

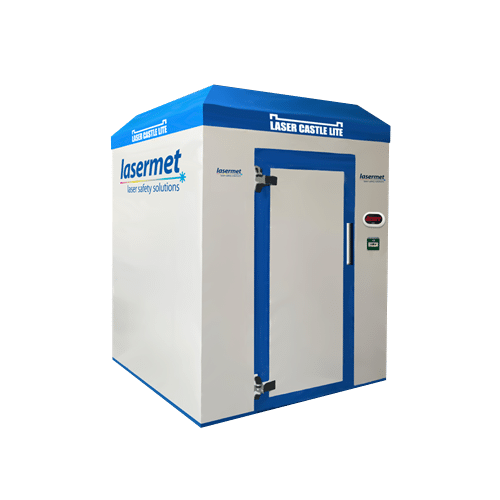

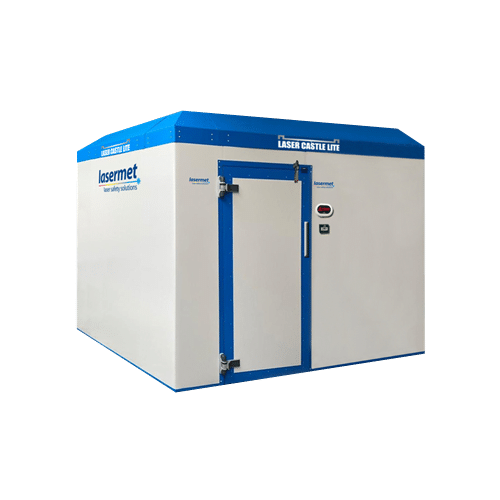

Das Laser Castle Lite ist eine Miniaturversion der Laser Castle Cabin von Lasermet zum Selbstbau. Das Laser Castle Lite ist ein kostengünstiges, modulares Gehäuse, das einfach zu bauen und vor Ort aufzustellen ist.
- Ideal für handgehaltene Laser und kleine Laserroboter
- Interlock® bereit
- Kostengünstige modulare Sicherheitslösung
- Selbstmontage
Beschreibung
Portable Laser-Castle-Lösung
Der Laser Castle Lite besteht aus demselben laserstrahlungsabschirmenden Material wie die standardmäßigen Laser Castle-Kabinen und trägt zum Schutz des Personals bei, indem das Austreten von Laserstrahlung verhindert wird. Die modularen Laserschutz-Wandpaneele von Lasermet sind nach internationalen Lasersicherheitsnormen geprüft und zertifiziert – IEC 60825-4 „Safety of Laser Products – Part 4: Laser Guards“ und ANSI Z136.1.
Der Laser Castle Lite ist eine tragbare, modulare Laserschutzkabine zur Selbstmontage, die vor Ort schnell auf- und wieder abgebaut sowie an einem anderen Standort erneut eingesetzt werden kann. Sie ist mit einer manuell betätigten Einzeltür ausgestattet und eignet sich ideal zur Einhausung kleinerer Laserschweißanwendungen, einschließlich Laserrobotern, bei denen aufgrund des Einsatzes von Lasern höherer Klassen (Klasse 3B oder Klasse 4) eine sichere Abschirmung erforderlich ist.
Interlcock® Optionen
Der Laser Castle Lite ist optional mit einem Interlock®-System erhältlich. Dieses umfasst Sicherheits-Interlock-Schalter, eine zweifarbige LED-Warnanzeige, Not-Halt-Taster und eine elektromagnetische Türverriegelung, die alle mit einem Interlock® Controller verbunden sind.
Specifications
PEL-Bewertungen für passive Schutzpaneele von Laser Castle
| Plattendicke | Irradiated Area | PEL (T3) 10S | PEL (T2) 100S |
| 50mm | 4 mm² | 150 MW/m² | 87 MW/m² |
| 2000 mm² | 3.1 MW/m² | 1.7 MW/m² |
ABMESSUNGEN
Die Standardgröße einer „Laser Castle Lite“-Kabine beträgt 3 m × 3 m × 2,4 m Höhe.
Bei Bedarf kann sie auf folgende Größen angepasst werden:
- 2 m × 2 m
- 2 m × 3 m
Kistenversand
Der Laser Castle Lite wird flach verpackt in einer einzigen Transportkiste geliefert, die alle erforderlichen Komponenten einschließlich Interlocks, Türen und Dachpaneelen enthält.
Für maximale Flexibilität wird das System direkt an den gewünschten Standort geliefert und kann innerhalb weniger Stunden installiert werden.
Abmessungen der Transportkiste
2500mm x 1100mm x 1250mm (L x W x H)
Bestelloptionen
Zusätzliche Kits können für erweiterte Funktionen bestellt werden.
| Product | Inclusions |
| Laser Castle Lite | Standard Passive Guarding Kabine ohne Verriegelung |
| Laser Castle Lite with Interlock® System | Standard Passive Guarding Cabin mit ICS-SOLO Interlock® Controller, Türverriegelung, Türverriegelungsschalter, LED-Warnschild, Not-Aus-Tasten |
| Laser Castle Lite with ALF Helmet and Interlock® System | Standard-Passivschutzkabine mit ICS-7-ALF Interlock® Controller, Einzel- oder Doppel-ALF-Helm, Türverriegelung, Türverriegelungsschalter, LED-Warnschild, Not-Aus-Tasten |
Zusätzliche Informationen
| Dimensions | 2 x 2 x 2.4m |
|---|
