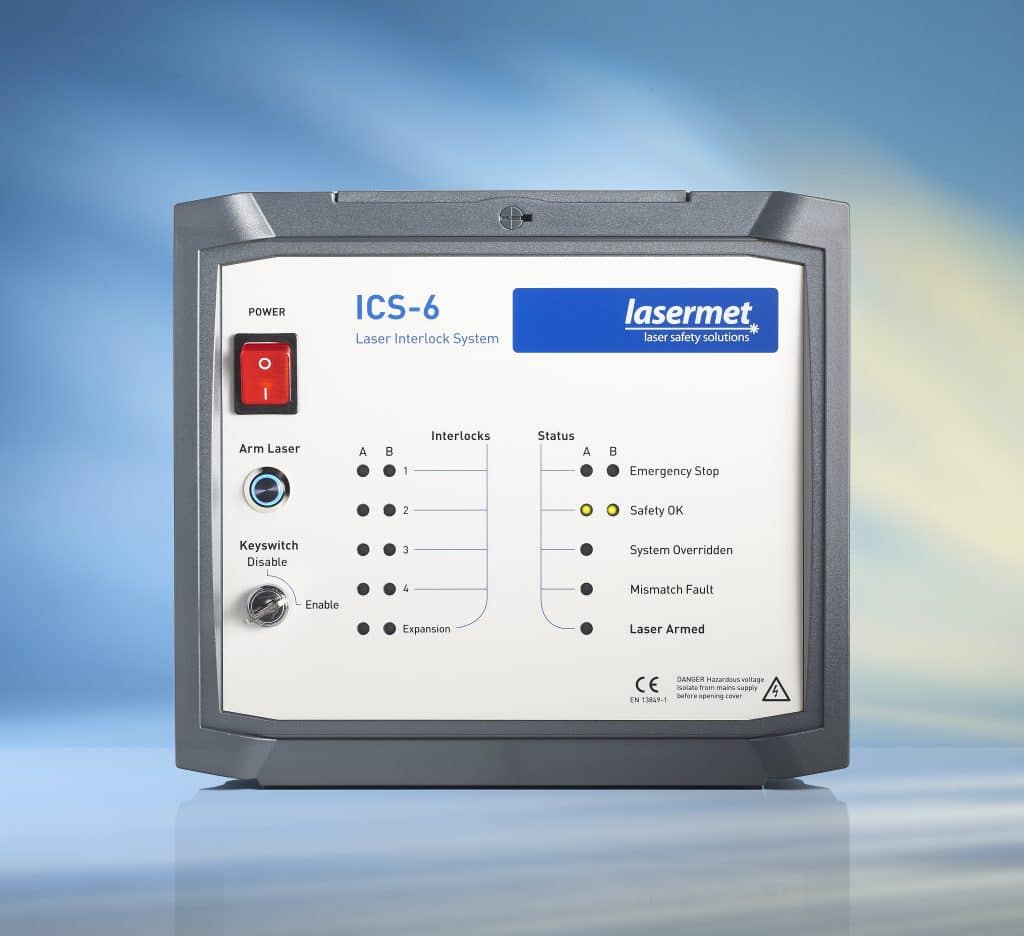

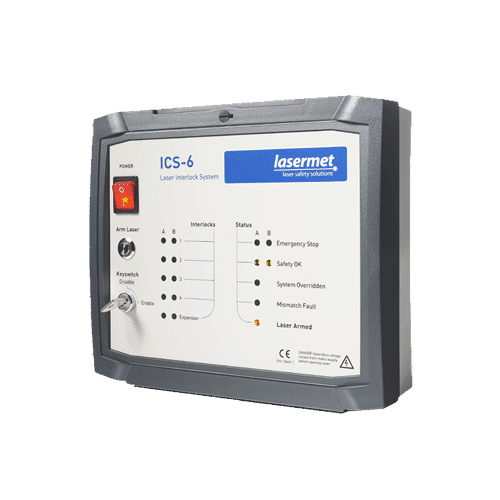

ICS-6 ELISe Interlock® Controller
Der ICS-6 Laser Safety Interlock ® Controller verfügt über eine vollständige Start-zu-Ende-Zweikanalarchitektur und Fehlererkennungsfunktionen, um alle Sicherheitsanforderungen für Laser zu erfüllen. Der ICS-6 kann mit der gesamten Palette der Interlock-Geräte von Lasermet integriert werden, um ein vollständiges Lasersicherheitssystem zu schaffen.
- 3 Erweiterungskartensteckplätze
- Verriegelte Netzversorgung und Niederspannungsversorgung für Strahlverschlüsse
- Laser Interlock®-Steckverbinder für alle Laser
- Zeitlich begrenzte ausfallsichere Übersteuerungsoption
Beschreibung
HINWEIS
Seit Dezember 2021 wurde der ICS-6 durch den ICS-9 Interlock® Controller ersetzt, die NRTL-zertifizierte, verbesserte Version des ICS-6.
Diese Seite dient nur zu Referenzzwecken.
ICS-6 “ELISe” Erweiterbares Laser Interlock® System
Das erweiterbare Laser Interlock®-System ICS-6 „ELISe“ wurde entwickelt, um die Anforderungen der Norm EN ISO 13849-1 PLe zu erfüllen. Es ist das neueste Modell der ICS Interlock®-Serie, dem beliebtesten Laser Interlock®-Steuerungssystem, das von Lasermet entwickelt und hergestellt wird. Diese neueste Version ist erweiterbar und verfügt unter anderem über eine Fernüberwachungsfunktion.
Dieses kompakte, vielseitige Gerät kann Laser-Interlocks, Türschlösser, beleuchtete Warnschilder und andere Geräte steuern. Es kann Strahlverschlüsse und die Laserleistung mit Rückkopplungsüberwachung und Fehlererkennung betreiben. Es kann an Zugangskontroll- und Brandmeldesysteme angeschlossen werden und ist mit einer Überbrückungsfunktion ausgestattet, die den kontrollierten Zugang durch verriegelte Türen ermöglicht und gleichzeitig Not-Aus-Signale akzeptiert.
Das ICS-6 bietet ein noch höheres Maß an Sicherheit und Funktionalität und verfügt über eine vollständige Start-to-End-Dual-Channel-Architektur und Fehlererkennung, um den neuesten Standards zu entsprechen. Es verfügt über ein einfaches, benutzerfreundliches Bedienfeld, das direkt an 4 Verriegelungen oder Gruppen von Verriegelungen angeschlossen werden kann.
Flexibles, erweiterbares System
Die Interlock®-Steuerungen von Lasermet haben sich einen Ruf als kostengünstig, zuverlässig und äußerst flexibel erworben.
Das Standardmodell ICS-6 kann durch Hinzufügen der IB9 Interlock®-Karte auf 9 Interlock®-Ausgänge erweitert werden. Durch Verwendung der tiefen Backbox können außerdem Schütze hinzugefügt werden, um eine verriegelte 32-A-Einphasen- und 3-Phasen-Netzversorgung zu ermöglichen. Das ICS-6 kann mit anderen Lasermet Interlock®-Steuerungen verbunden werden, um als Master- oder Slave-Einheit zu fungieren.
Der ICS-6 verfügt über einen Erweiterungssteckplatz und kann mit bis zu 3 Erweiterungskarten (die automatisch getestet werden) ausgestattet werden. Es gibt 4 verschiedene Kartentypen, die wie folgt eingebaut werden können:
- Integrierte aktive Laserschutzoption
- Safety Logic Plus-Integrationsoption
- Ethernet-/USB-Konnektivität
- Nicht belegte Relais-Erweiterungskarte
Interlock® Konfigurationsoptionen
| ICS-6 | ICS-6 + IB9 Erweiterung | ICS-6 + IB9 + Schütz-Erweiterung | |
| Verriegelte Ausgänge | 3 x Ausgänge mit einer Nennleistung von 6 A bei 110/250 VAC / 50 VDC Nach Wunsch konfigurierbar | 9 x Ausgänge mit einer Nennleistung von 8 A bei 110/250 VAC / 50 VDC Nach Wunsch konfigurierbar | 8 x Ausgänge mit einer Nennleistung von 8 A bei 110/250 VAC / 50 VDC 4 x Netzausgänge mit einer Nennleistung von 32 A, 415 VAC Nach Wunsch konfigurierbar |
| Türverriegelungsschalter | Unbegrenzte Anzahl von Geräten kann angeschlossen werden. Überwachung für 4 Schalter oder Schaltergruppen verfügbar. | Unbegrenzte Anzahl von Geräten kann angeschlossen werden. Überwachung für 4 Schalter oder Schaltergruppen verfügbar. | Unbegrenzte Anzahl von Geräten kann angeschlossen werden. Überwachung für 4 Schalter oder Schaltergruppen verfügbar. |
| Warnleuchte Ausgang | 10/230 V oder 24 VDC, 1 A. Automatische Umschaltung von Einzel- oder Doppelanzeigen | 10/230 V oder 24 VDC, 1 A. Automatische Umschaltung von Einzel- oder Doppelanzeigen | 10/230 V oder 24 VDC, 1 A. Automatische Umschaltung von Einzel- oder Doppelanzeigen |
| Not-Aus-Schalter | Es können beliebig viele Not-Aus-Schalter angeschlossen werden. Kann an ein Brandmelde- oder Zugangskontrollsystem angeschlossen werden. | Es können beliebig viele Not-Aus-Schalter angeschlossen werden. Kann an ein Brandmelde- oder Zugangskontrollsystem angeschlossen werden. | Es können beliebig viele Not-Aus-Schalter angeschlossen werden. Kann an ein Brandmelde- oder Zugangskontrollsystem angeschlossen werden. |
| Lieferung | 110/230 V, 1 A + angeschlossene Last | 110/230 V, 1 A + angeschlossene Last | 110/230 V, 1 A + angeschlossene Last |
| Größe | 265w x 230h x 86deep (mm) | 265w x 230h x 145deep (mm) | 265w x 230h x 145deep (mm) |
| Gewicht | 2 kg | 2.2 kg | 3 kg |
Sicherheit und Konformität
Der ICS-6 entspricht den folgenden Richtlinien und Normen:
- Maschinenrichtlinie
- Niederspannungsrichtlinie
- EMV-Richtlinie
- EN ISO 13849-1
- EN61508 SIL 4
- EN61010
- EN60947-1
