Lasersicherheit ist überall dort ein entscheidender Faktor, wo gefährliche Laserstrahlung auftritt. Ob in der Fertigung, in der Forschung, im medizinischen Bereich oder in der Industrie – der Schutz des Personals vor unbeabsichtigter Laserexposition ist für die Gewährleistung eines sicheren und vorschriftsmäßigen Arbeitsplatzes unerlässlich.
Eine der wirksamsten Methoden zum Schutz des Personals ist der Einsatz entsprechend konzipierter Laserschutzsysteme. Diese Systeme bilden eine Schutzbarriere, die gefährliche Laserstrahlung eindämmt und dazu beiträgt, eine versehentliche Exposition gegenüber Laserstrahlen während des Betriebs zu verhindern. Die Wahl der richtigen Schutzlösung ist nicht nur für die Sicherheit wichtig, sondern auch für die Einhaltung der Anforderungen internationaler Lasersicherheitsnormen.
Laserschutz lässt sich im Allgemeinen in zwei Kategorien einteilen: passiver Schutz und aktiver Schutz. Beide dienen zwar dem Schutz des Personals, erreichen dies jedoch auf unterschiedliche Weise und eignen sich für unterschiedliche Anwendungsbereiche. Das Verständnis der Unterschiede zwischen diesen Ansätzen ermöglicht es Unternehmen, die für ihren spezifischen Laserprozess am besten geeignete Lösung auszuwählen, die allgemeine Sicherheit zu verbessern, Betriebsrisiken zu minimieren und die Einhaltung anerkannter Lasersicherheitsstandards zu gewährleisten.
Wir bei Lasermet sind davon überzeugt, dass das Verständnis sowohl passiver als auch aktiver Laserschutzmaßnahmen von grundlegender Bedeutung für die Entwicklung wirksamer Lasersicherheitssysteme ist. Indem Unternehmen die Stärken, Grenzen und idealen Anwendungsbereiche der einzelnen Ansätze erkennen, können sie fundierte Entscheidungen treffen, die sowohl für das Personal als auch für die Anlagen ein Höchstmaß an Schutz gewährleisten.
In diesem Artikel beleuchten wir die wesentlichen Unterschiede zwischen passiven und aktiven Laserschutzvorrichtungen, ihre Vorteile und Einschränkungen sowie den jeweiligen Beitrag zur Schaffung einer sichereren Arbeitsumgebung im Laserbereich.
Aber worin genau besteht der Unterschied zwischen passiver und aktiver Bewachung?
Was ist passive Abwehrhaltung?
Bei der passiven Absicherung kommen speziell entwickelte, laserbeständige Materialien zum Einsatz, um gefährliche Laserstrahlung einzudämmen und zu verhindern, dass sie aus dem kontrollierten Bereich entweicht. Diese Schutzmaterialien sind gemäß anerkannten Lasersicherheitsnormen geprüft und zertifiziert, um bestimmten Laserwellenlängen, Leistungsstufen und Expositionsbedingungen standzuhalten. Im Gegensatz zu aktiven Systemen stützt sich die passive Absicherung ausschließlich auf die physikalischen Eigenschaften des Materials und erfordert keine elektronische Überwachung oder Sicherheitsschaltungen.
Zu den typischen passiven Schutzlösungen gehören:
- Lasersicherheitsfenster
- Lasersicherheitsvorhänge
- Feste Lasergehäuseplatten
- Lasersichere Bildschirme
- Lasersicherheitsbarrieren und -trennwände
Bei ordnungsgemäßer Installation und Wartung bietet der passive Schutz kontinuierlichen Schutz, indem er gefährliche Laserstrahlung absorbiert, reflektiert oder abschwächt. Er stellt eine zuverlässige und kostengünstige Lösung für viele Laseranwendungen dar, insbesondere dort, wo das Risiko einer anhaltenden oder übermäßigen Lasereinstrahlung auf das Schutzmaterial gering ist.
Vorteile der passiven Abwehr
- Einfache Installation
- Keine elektronischen Bauteile
- Minimaler Wartungsaufwand
- Kostengünstiger Schutz
- Ideal für viele gekapselte Lasersysteme der Klasse 1
Die größte Einschränkung der passiven Absicherung besteht darin, dass nicht festgestellt werden kann, ob das Schutzmaterial während des Betriebs beschädigt wurde. Wenn übermäßige Laserenergie die Barriere beeinträchtigt, verfügt das System selbst über keine Möglichkeit, diesen Ausfall zu erkennen.
Was ist „Active Guarding“?
„Active Guarding“ kombiniert zertifizierte laserbeständige Materialien mit einem integrierten Überwachungssystem, das die Unversehrtheit der Schutzbarriere kontinuierlich überprüft.
Sollte die Schutzabdeckung oder das Sicherheitsfenster durch übermäßige Lasereinstrahlung oder einen physischen Aufprall beschädigt werden, kommuniziert das Überwachungssystem unverzüglich mit der Lasersicherheitsverriegelung und versetzt den Laser in einen sicheren Zustand, bevor gefährliche Strahlung austreten kann.
Ein aktives Überwachungssystem umfasst in der Regel:
- Fehlererkennungselektronik
- Überwachte Lasersicherheitsfenster
- Aktive Laservorhänge oder Schutzwände
- Steuerungen für Lasersicherheitsverriegelungen
- Sicherheitsbewertete Überwachungsschaltungen
- Fehlererkennungselektronik
Anstatt sich ausschließlich auf die laserbeständigen Eigenschaften des Materials zu verlassen, wird durch eine aktive Absicherung kontinuierlich sichergestellt, dass die Schutzbarriere während des gesamten Betriebs ihre volle Wirksamkeit behält.
Vorteile des aktiven Schutzes
- Kontinuierliche Echtzeitüberwachung
- Automatische Erkennung
- Sofortige Sicherheitsmaßnahmen
- Verbesserter Personenschutz
- Verbesserte Betriebssicherheit
- Früherkennung von Fehlern
- Ideal für Laseranwendungen mit hoher Leistung und hohem Risiko
- Bietet eine zusätzliche Schutzebene
Die aktive Überwachung kontrolliert kontinuierlich den einwandfreien Zustand der Lasergehäuse und -scheiben, erkennt Schäden automatisch und löst umgehend eine Sicherheitsreaktion aus, um den Schutz, die Zuverlässigkeit und die Betriebssicherheit zu verbessern.
Why High-Power Lasers Require Additional Protection
Moderne Faserlaser, die in der industriellen Fertigung zum Einsatz kommen, arbeiten häufig im Leistungsbereich zwischen 4 kW und 30 kW, wobei einige Systeme eine Leistung von über 100 kW erreichen.
Mit steigender Laserleistung nehmen auch die potenziellen Gefahren zu.
Laserstrahlen mit höherer Leistung können Folgendes erzeugen:
- Energischere Überlegungen
- Erhöhte thermische Belastung der Schutzmaterialien
- Schnellerer Abbau von Schutzbarrieren
- Erhöhtes Risiko für lokale Schäden infolge einer Fehlausrichtung des Strahls
Obwohl passive Schutzvorrichtungen so ausgelegt sind, dass sie bestimmten Lasereinstrahlungen standhalten, können wiederholte Strahlauftreffen oder unerwartete Prozessstörungen ihre Schutzwirkung im Laufe der Zeit beeinträchtigen.
Bei Hochleistungsanlagen ist die frühzeitige Erkennung von Schäden an den Schutzvorrichtungen ein wichtiger Bestandteil der Aufrechterhaltung einer sicheren Laserumgebung.
Warum Lasermet bei Hochleistungslaseranwendungen (>4 kW) aktive Schutzvorrichtungen empfiehlt
Industrielle Lasersysteme entwickeln sich ständig weiter, wobei Faserlaser mittlerweile häufig mit Leistungen von deutlich über 4 kW für das Schneiden, Schweißen, Plattieren und die additive Fertigung eingesetzt werden. Diese höheren Leistungen sorgen zwar für mehr Produktivität und Präzision, stellen jedoch auch höhere Anforderungen an die Lasersicherheitssysteme.
Einer der wichtigsten Aspekte bei der Planung einer sicheren Laseranlage ist die Auswahl geeigneter Schutzvorrichtungen für Lasergehäuse und Sicherheitsfenster. Zwar sind passive Laserschutzvorrichtungen für viele Anwendungen nach wie vor geeignet, doch können Hochleistungslasersysteme zusätzliche Risiken bergen, die eine kontinuierliche Überwachung erfordern.
Für Lasersysteme mit einer Leistung von mehr als 4 kW empfiehlt Lasermet eine aktive Absicherung, da diese den Zustand der Lasersicherheitsfenster und der Gehäusematerialien kontinuierlich überwacht.
Wenn übermäßige Laserenergie die Schutzbarriere beschädigt:
- Das Überwachungssystem erkennt den Fehler.
- Die Lasersicherheitssteuerung empfängt das Fehlersignal.
- Der Laser wird sofort in einen sicheren Zustand versetzt.
- Das Wartungspersonal kann die beschädigte Komponente untersuchen und austauschen, bevor der Betrieb wieder aufgenommen wird.
Im Gegensatz zu rein planmäßigen Inspektionen gewährleistet die aktive Absicherung in Echtzeit, dass die Schutzvorrichtung während des Betriebs voll funktionsfähig bleibt. Auch wenn die genaue Absicherungslösung stets im Rahmen einer umfassenden Laser-Risikobewertung festgelegt werden sollte, bietet die aktive Absicherung einen erheblichen zusätzlichen Schutz für Hochleistungslaseranwendungen.
Passive vs. aktive Abwehrhaltung
| Funktion | Passive Abwehrhaltung | Aktive Bewachung |
|---|---|---|
| Physikalischer Laserschutz | ✔ | ✔ |
| Kontinuierliche Integritätsüberwachung | ✖ | ✔ |
| Erkennt Schäden an der Schutzvorrichtung | ✖ | ✔ |
| Automatische Abschaltung des Lasers | ✖ | ✔ |
| Integration mit Sicherheitsverriegelungen | ✖ | ✔ |
| Am besten geeignet für | Laser mit niedriger bis mittlerer Leistung | Hochleistungs-Industrielaser (4 kW, empfohlen von Lasermet) |
Lasersicherheitsfenster: Passiv oder aktiv?

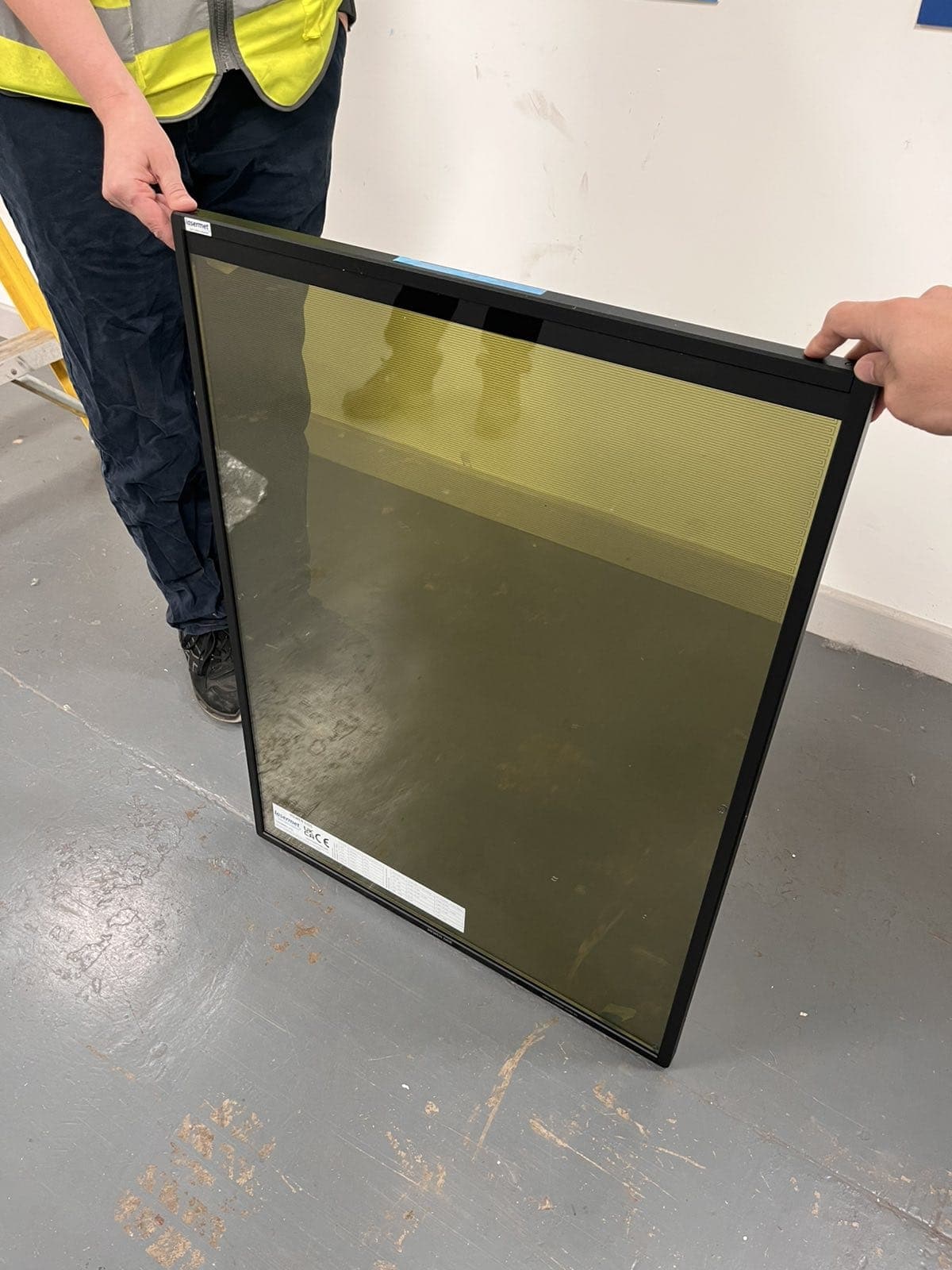

Passive Laserschutzfenster
Passive Laserschutzfenster bieten zertifizierten optischen Schutz für bestimmte Wellenlängen und Leistungsstufen.
Sie finden breite Anwendung in Labor-, Forschungs- und industriellen Lasersystemen, in denen die Wahrscheinlichkeit einer Beschädigung der Schutzbarriere relativ gering ist.
Aktive Lasersicherheitsfenster
Aktive Lasersicherheitsfenster sind mit einer Überwachungstechnik ausgestattet, die thermische Schäden oder Durchdringungen erkennen kann, die durch übermäßige Lasereinstrahlung verursacht werden.
Bei Anschluss an eine sicherheitsgeprüfte Verriegelungssteuerung löst jeder erkannte Fehler sofort das Lasersicherheitssystem aus und verhindert so weitere gefährliche Laserstrahlung.
Aktive Laserschutzfenster eignen sich besonders gut für:
- Hochleistungs-Faserlaserschneiden
- Laserschweißen
- Additive Fertigung
- Roboter-Laserzellen
- Automatisierte Fertigungslinien
- Ferngesteuerte oder unbeaufsichtigte Laserbearbeitung
Unterstützung der funktionalen Sicherheit
Die aktive Absicherung entspricht den modernen Prinzipien der funktionalen Sicherheit, indem sie physischen Laserschutz mit elektronischen Sicherheitssystemen verbindet.
In Kombination mit einer sicherheitszertifizierten Laser-Interlock-Steuerung werden überwachte Gehäuse und Sicherheitsfenster Teil der gesamten Sicherheitsarchitektur und tragen dazu bei, das Risiko einer gefährlichen Laserexposition infolge eines Gehäusedefekts zu verringern.
Dieser Ansatz trägt zu einem sichereren Betrieb bei und ergänzt gleichzeitig die Anforderungen von Normen wie beispielsweise:
Was Sie wissen müssen
Die Wahl der richtigen Laserschutzlösung ist entscheidend für die Gewährleistung der Personensicherheit und die Aufrechterhaltung der Integrität eines lasergesteuerten Bereichs. Während passive Schutzvorrichtungen für viele Laseranwendungen einen zuverlässigen und kostengünstigen Schutz bieten, sorgen aktive Schutzvorrichtungen für zusätzliche Sicherheit, indem sie den Zustand von Lasereinhausungen und Sicherheitsfenstern kontinuierlich überwachen und bei Erkennung eines Fehlers automatisch eine sichere Abschaltung einleiten.
Da industrielle Lasersysteme immer leistungsstärker werden, nehmen die Risiken im Zusammenhang mit Schäden am Gehäuse und längerer Laserexposition zu. Für Laseranwendungen mit einer Leistung von über 4 kW empfiehlt Lasermet den Einsatz aktiver Schutzvorrichtungen, um den Schutz zu verbessern, die Wahrscheinlichkeit einer gefährlichen Laserexposition zu verringern, ungeplante Ausfallzeiten zu minimieren und eine sicherere Arbeitsumgebung zu gewährleisten.
Durch die Kombination zertifizierter laserbeständiger Materialien mit intelligenter Überwachungs- und Sicherheitsverriegelungstechnik bietet die aktive Absicherung einen proaktiven Ansatz für die Lasersicherheit. Bei Hochleistungs-Laserbearbeitungsanwendungen sorgt sie für mehr Sicherheit, dass die Schutzbarriere während des gesamten Betriebs wirksam bleibt, und hilft Unternehmen dabei, die Anforderungen der modernen Laserfertigung zu erfüllen und gleichzeitig die Einhaltung anerkannter Lasersicherheitsstandards zu gewährleisten.
Klicken Sie auf die Schaltfläche unten, um Kontakt mit uns aufzunehmen und mehr zu erfahren.
