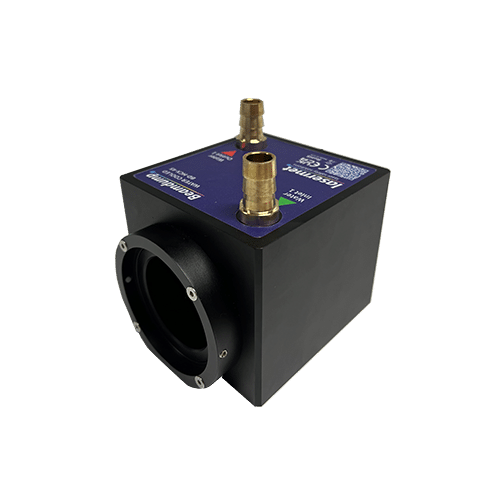

Water-Cooled Beam Dump

BD-HCX-45

Der wassergekühlte Strahlabwurf von Lasermet verwendet ein geschlossenes Wasserversorgungssystem zur Absorption der Laserstrahlenergie.

Dieses System ist für den Einsatz in Verbindung mit einem geeigneten Laserstrahl-Shutter konzipiert. Wenn der Shutter geschlossen ist, wird der eintreffende Laserstrahl in Richtung seiner Strahlabwurföffnung abgelenkt.

Description

Broschüre herunterladen

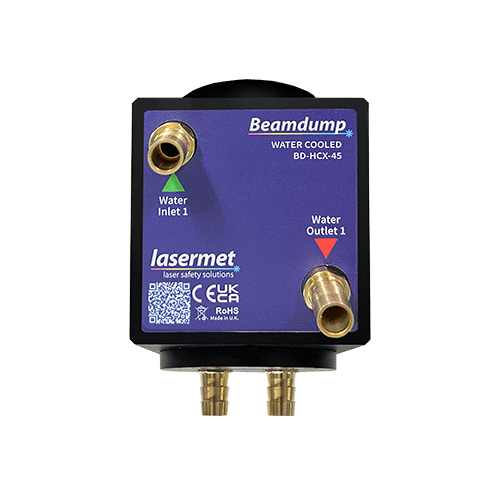

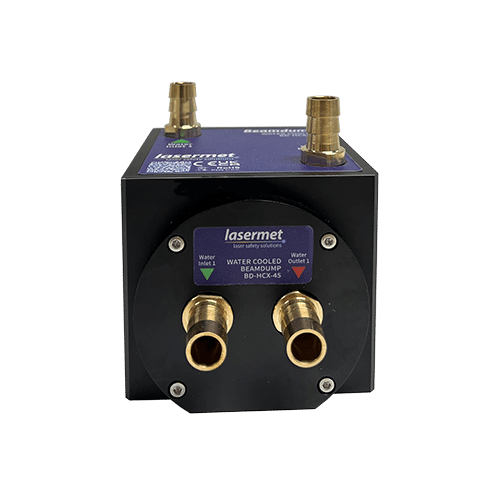

Der wassergekühlte Beam Dump BD-HCX-45 verwendet ein geschlossenes Kühlsystem, um die Energie des Laserstrahls zu absorbieren. Es gibt zwei Wassereinlässe und zwei Wasserauslässe, für die ein Schlauch mit 12 mm Durchmesser (1/2″) verwendet wird; die Länge des Schlauchs hängt von der Entfernung des Wassertanks zum Beam Dump ab.

Um Wasserlecks zu vermeiden, ist eine Schlauchschelle vorgesehen. Vergewissern Sie sich, dass die Schlauchklemmen sicher befestigt sind, um Wasserlecks zu vermeiden, bevor Sie den Balken ablassen. Der empfohlene Aufbau ist in der Abbildung unten dargestellt.
