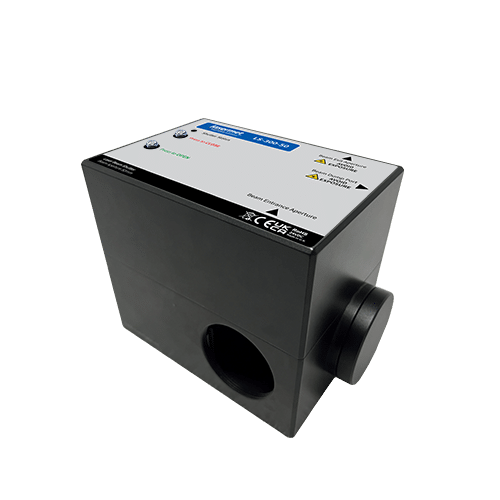

LS-300 Series Large Aperture Laser Shutters
Die Laserschutzblenden der Serie Lasermet LS-300 mit großer Öffnung sollen verhindern, dass man versehentlich einem potenziell schädlichen Laserstrahl ausgesetzt wird. Die größeren Laserblenden
können wesentlich höhere Laserleistungen verarbeiten.

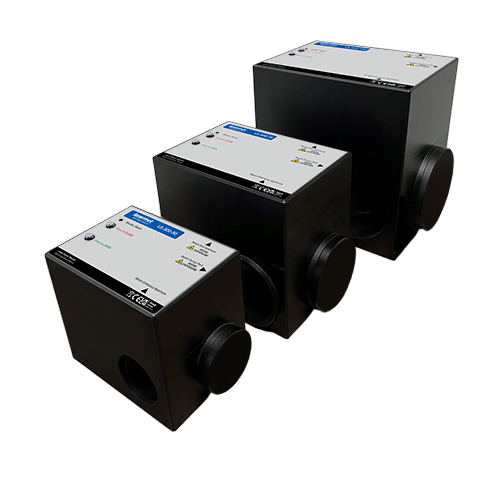

Folgende Blendengrößen sind erhältlich:
- 50mm
- 75mm
- 100mm
Beschreibung
Die Verschlüsse der Serie LS-300 verfügen über eine motorbetriebene Lamelle und sind als Teil eines hochintegrierten Sicherheitssystems konzipiert. Sie eignen sich für Laseranwendungen, bei denen der Laserstrahl in horizontaler Richtung verläuft.
Im geschlossenen Zustand lenkt der Shutter den einfallenden Laserstrahl auf einen internen Strahlabfang, wo die Energie in Wärme umgewandelt und über das Aluminiumgehäuse des Shutters abgeleitet wird. Im geöffneten Zustand passiert der Laserstrahl den Shutter ohne Unterbrechung. Für Laseranwendungen mit höherer Leistung kann er mit einem externen Strahlabfang verbunden werden.
Die LS-300-Serie ist in sechs Varianten erhältlich:

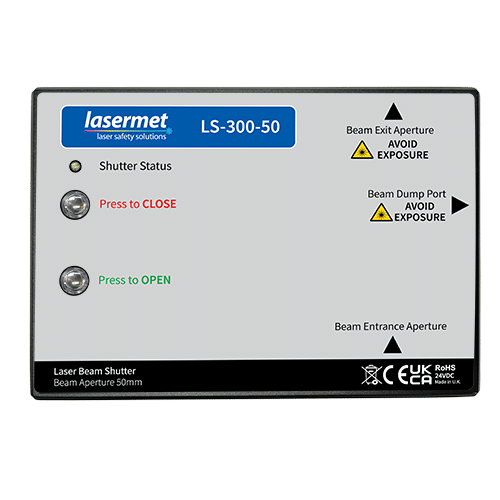

- LS-300-50
- LS-300SIL-50
- LS-300-75
- LS-300SIL-75
- LS-300-100
- LS-300SIL-100
SIL-Rated Version
Es ist eine ‘SIL3’-Version erhältlich, die bei korrekter Verdrahtung mit einem Lasermet Interlock®-Steuerungssystem eine Sicherheitsverriegelung® bietet, die die Sicherheitsintegritätsstufe 3 gemäß IEC 61508-1 und die Leistungsstufe ‘e’ gemäß EN 13849-1 erfüllt.
Shutter and Beam Dump Compatibility

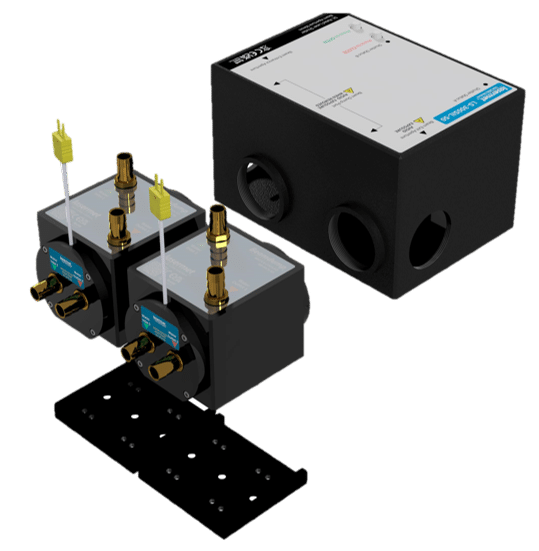

Water-cooled Beam Dump

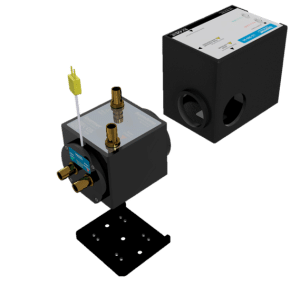

Der BD-HCX-45 verwendet ein geschlossenes Wasserversorgungssystem zur Absorption der Energie von Hochleistungslaserstrahlen.

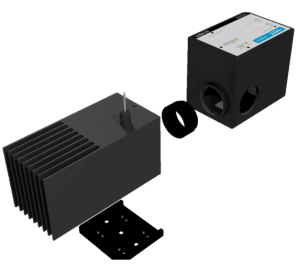

Laser Beam Dump
Der LS-200-BD-HP kann eine Laserleistung von bis zu 100 W verarbeiten.

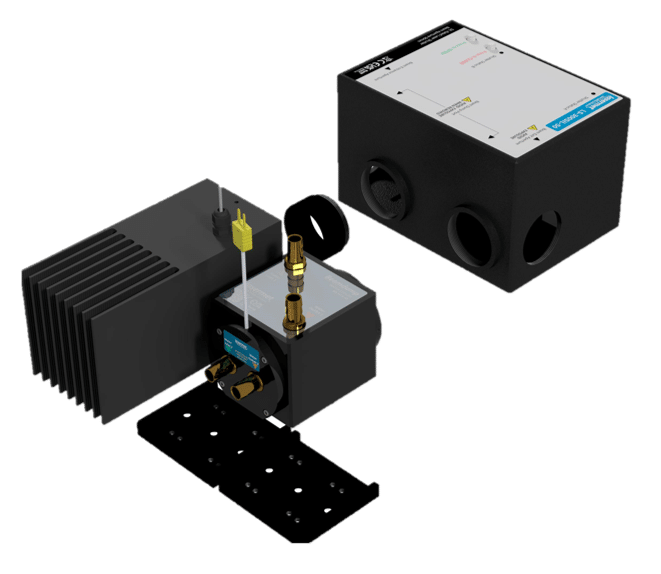

Beam Dump für SIL-Rated Laser Shutter
Der LS-300SIL-50 ist ein Laser-Shutter mit zwei Klingen und separaten Austrittsöffnungen. Er kann gemäß den unten gezeigten Abbildungen eingerichtet werden.
Shutter Blade Optionen
Die Lamellen bestehen aus rostfreiem Stahl, der für die meisten Anwendungen ausreichend ist. Keramik-, Spiegel- oder Kupferklingen können bei Bedarf werkseitig an der Klinge angebracht werden.
Spezifikationen
| Modell Nr. | LS-300-50 | LS-300SIL-50 | LS-300-75 | LS-300SIL-75 | LS-300-100 | LS-300SIL-100 |
| Kanäle | Single | Dual | Single | Dual | Single | Dual |
| Strahlenblende | 50mm | 50mm | 75mm | 75mm | 100mm | 100mm |
| Betriebsspannung | 24VDC | 24VDC | 24VDC | 24VDC | 24VDC | 24VDC |
| Größe | 105 x 166 x 130mm | 210 x 166 x 130mm | 142 x 202 x 171mm | 260 x 196 x 171mm | 160 x 233 x 225mm | 300 x 233 x 225 |
