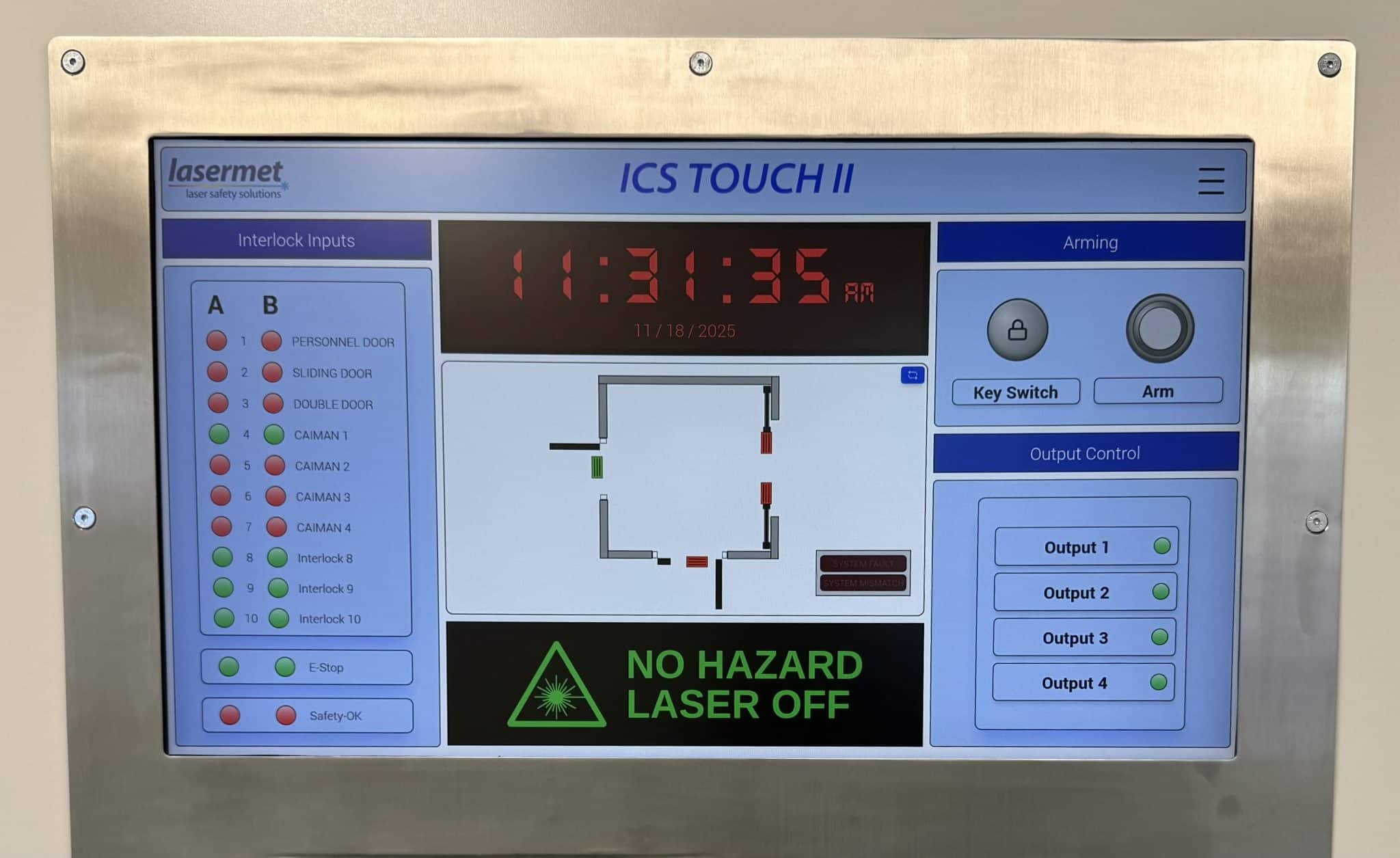

ICS-TOUCH II Interlock Controller
Beschreibung
Der ICS‑TOUCH II ist Lasermets Upgrade der nächsten Generation für den standardmäßigen Touchscreen-Verriegelungscontroller, der speziell für medizinische Lasersysteme entwickelt wurde. Wie sein Vorgänger bietet er vollständige Zweikanal-Sicherheit, Verriegelungsüberwachung und sichere Aktivierung – verfügt jedoch zusätzlich über ein größeres Touchscreen-Display, eine verbesserte Überwachung von bis zu 10 Eingängen und die Integration in Multi-Laser-Umgebungen und CALM-Überwachungssysteme.

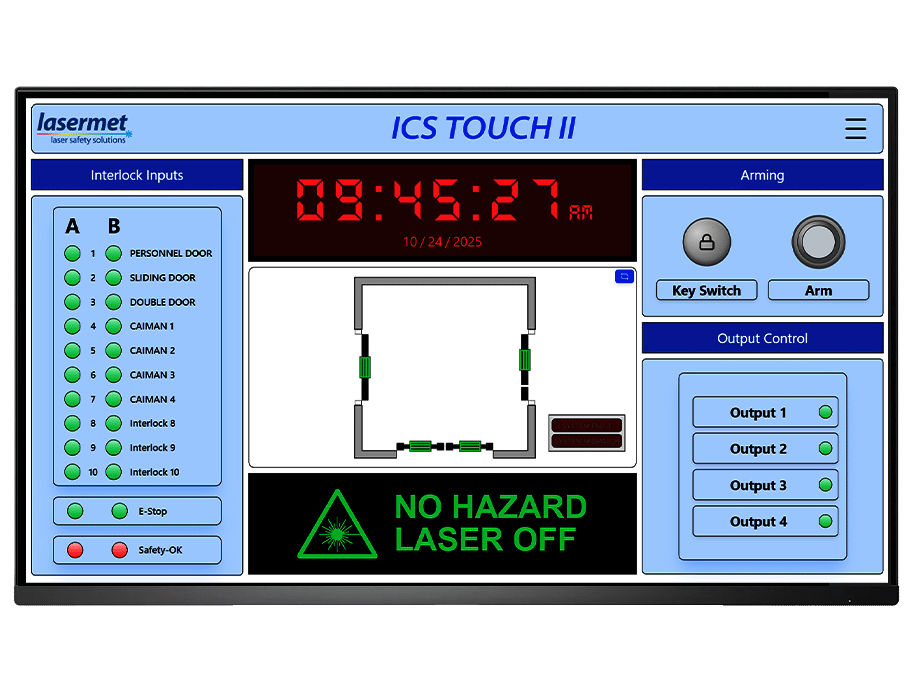

Interlock Inputs
Der ICS-TOUCH II ist mit 10 individuell überwachten Sicherheits-Verriegelungseingängen ausgestattet. Jeder davon nutzt eine Zweikanalüberwachung (A und B), um die Systemintegrität und die Einhaltung der Norm EN ISO 13849-1 Performance Level „d“ sicherzustellen.
LED-Anzeigen leuchten auf:
Digital Clock
Eine Digitaluhr auf dem Touchscreen des ICS-TOUCH II zeigt die aktuelle Uhrzeit (HH:MM:SS) und das Datum (MM/TT/JJ) im 24-Stunden-Format an und unterstützt so zeitkritische Betriebs- und Wartungsvorgänge.
Die Anzeige wird in Echtzeit auf Grundlage der konfigurierten Systemeinstellungen aktualisiert.
Arming
Ermöglicht die Aktivierung und Deaktivierung von Lasersystemen. Enthält einen PIN-geschützten Schlüsselschalter für mehr Sicherheit und einen Aktivierungsknopf zum Starten des Laserbetriebs.
LED-Anzeigen leuchten auf:
Bevor der Schlüsselschalter aktiviert werden kann, muss eine vierstellige PIN über die Bildschirmtastatur eingegeben werden, die nach Auswahl des Schlüsselschalter-Symbols angezeigt wird. Bei Eingabe eines falschen Codes wird „Falsche PIN“ auf der Benutzeroberfläche angezeigt und der Zugriff verweigert.
LED-Anzeige für Status
Der ICS-TOUCH II steuert ein zweistufiges LED-Warnschild, das automatisch entweder Folgendes anzeigt:
No Hazard Laser Off Keine Gefahr Laser ausgeschaltet, wenn unscharf oder Verriegelungen unsicher sind
Danger Laser On Gefahr Laser eingeschaltet, wenn scharf geschaltet und Ausgänge aktiv sind
Angetrieben durch ein Wechselrelais liefert das Schild eine synchronisierte, ausfallsichere optische Anzeige gemäß IEC 60825.
Systemübersicht
Zeigt den Gesamtstatus des Systems an, einschließlich aktiver Laser, Verriegelungsfehler/Fehlanpassungen und Beschriftungen.
LED-Anzeigen leuchten auf:
Ausgabestatus/Steuerung
Umschalten zum Aktivieren und Deaktivieren bestimmter Laser. Zeigt die aktive Laserwellenlänge und die LED-Statusanzeige an, die aufleuchtet:
Wichtigste Merkmale
24-Zoll- oder 10-Zoll-Touchscreen-Schnittstelle
Großes, intuitives Display für Echtzeitsteuerung und vollständige Übersicht über den Systemstatus, ideal für medizinische Umgebungen.
Dual-Channel-Sicherheitsarchitektur
Entspricht EN ISO 13849-1 PL „e“ und gewährleistet eine ausfallsichere Überwachung aller sicherheitsrelevanten Eingänge.
10 individuell überwachte Interlock-Eingänge
Unterstützt Türverriegelungen, Not-Aus-Schalter, Jalousien und andere Sicherheitsvorrichtungen, die jeweils mit zweikanaliger Integritätsüberwachung ausgestattet sind.
Sichere Zugangskontrolle
Die Aktivierung des Systems ist auf autorisiertes Personal beschränkt und erfolgt über einen mechanischen Schlüsselschalter oder die Eingabe eines PIN-Codes.
Drei Sicherheitsverriegelungsausgänge
Spannungsfreie, ausfallsichere Relaisausgänge zum Abschalten von Laserquellen, Aktivieren von Verschlüssen oder Sichern von Türschlössern.
Laser-Statusanzeige
Deutliche Anzeige des Systemstatus auf dem Bildschirm: „Keine Gefahr / Laser aus“ oder „Gefahr / Laser ein“.
Feedback-Überwachung
Überprüft kontinuierlich, ob angeschlossene Geräte wie Rollläden und Schlösser in einen bekannten sicheren Zustand zurückkehren.
Interlock® System
