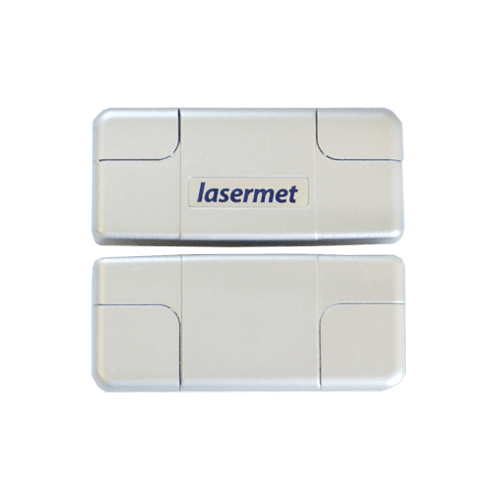

IS-MDC-12 Interlock® Switch
Zweikanal Interlock® Schalter
Der IS-MDC-12 von Lasermet ist ein zweikanaliger kodierter magnetischer Türsicherheitskontakt, der verwendet wird, um zu erkennen, wenn eine Tür oder eine andere bewegliche Abdeckung, die Teil eines Schutzgehäuses ist, geöffnet ist.
- Erreicht die Leistungsstufe ‘e’ gemäß BS EN 13849-1:2008
- Kleines, schlankes und kompaktes Gehäuse
- CE- und UKCA-gekennzeichnet
Beschreibung
- Klein und kompakt – das ansprechende Design fügt sich in professionelle Standardlabore und High-Tech-Räume ein
- Hohe Leistung und hohe Zuverlässigkeit. Der IS-MDC-12 kann die Leistungsstufe ‘e’ gemäß BS EN 13849-1:2008 erreichen, wenn er korrekt mit einer geeigneten Interlock®-Steuerung verdrahtet ist.
- “Codiertes” Design, d.h. das Magnetfeld ist so angeordnet, dass der Schalter nicht einfach durch einen einzelnen Magneten überwunden werden kann.
- Mit einer Breite von nur 67 mm, einer Höhe von 29,5 mm und einer Tiefe von 13,5 mm hat der Zweikanal-Interlock®-Schalter eine kompakte Grundfläche.
- Hohe Toleranz bei Offset-Ausrichtung
- Verdeckte Kabeleinführung hinten oder oben
- Entspricht den CE- und UKCA-Anforderungen
Der IS-MDC-12 hat drei Kontakte, von denen zwei geschlossen und einer geöffnet ist, wenn die Tür geschlossen ist. Alle drei Kontakte schalten um, wenn die Tür geöffnet ist.
SPEZIFIKATIONEN
| Kontakte | 2NC / 1NO |
| Bewertung | 300mA Resistive Load 50V |
| Kanäle | Dual |
| Magnet-Kupplung | Coded |
| Maximale Reichweite | Typically 10mm |
| Sicherheit Leistung | Up to EN 13849-1:2008 PL’e’ |
| Betriebsumgebung | -5° to +45°C, 0 – 95% RH |
| Schutz der Umwelt | IP50 |
| Schalter Größe | 67 X 29.5 X 13.5mm |
| Aktuator Größe | 67 X 29.5 X 13.5mm |
| Länge der Leitung | 2m approx. |
| Kombiniertes Gewicht | 85g approx. |
| Entspricht den Normen | BS EN 1088:1995+A2:2008 Safety of machinery – Interlocks |
