ICS-TOUCH II: Zweikanaliges Touchscreen-Verriegelungssystem für medizinische Lasersicherheit
Lasermet gibt mit Stolz die Markteinführung des ICS-TOUCH II bekannt, des Touchscreen-Verriegelungscontrollers der nächsten Generation und des direkten Upgrades unserer bisherigen Verriegelungssysteme, die in medizinischen und kontrollierten Umgebungen weit verbreitet sind.
Aufbauend auf der bewährten Zuverlässigkeit unseres Vorgängermodells – einschließlich der für Laser- und Röntgensicherheit entwickelten Verriegelungssteuereinheiten – bietet der ICS-TOUCH II eine moderne, intuitive 24-Zoll-Touchscreen-Oberfläche, eine verbesserte Zweikanal-Sicherheitsarchitektur und eine erweiterte Kompatibilität mit allen medizinischen Lasern.
Das ICS-TOUCH II wurde für Operationssäle, Behandlungsräume und klinische lasergesteuerte Bereiche entwickelt und gewährleistet nahtlose, sichtbare und vollständig mit den strengsten medizinischen Sicherheitsstandards von heute konforme Sicherheit.
Entwickelt für moderne medizinische Laserumgebungen
Medizinische Laserräume werden immer komplexer – mit mehreren Geräten, unterschiedlichen Wellenlängen und strengeren Sicherheitsvorschriften. ICS-TOUCH II wurde speziell entwickelt, um diesen Herausforderungen zu begegnen und gleichzeitig einen reibungslosen Betrieb für Kliniker zu gewährleisten.
ICS-TOUCH II ist im Kern eine verdeckte Steuereinheit mit einer eleganten Touchscreen-Oberfläche. Die Oberfläche zeigt den Systemstatus in Echtzeit an und ermöglicht autorisiertem Personal, das Lasersystem basierend auf dem verifizierten Status aller Sicherheitseingänge sicher zu aktivieren oder zu deaktivieren.
Hauptmerkmale
Die Touchscreen-Oberfläche (erhältlich in 10″ und 24″) bietet eine klare Echtzeit-Anzeige des Verriegelungsstatus, der Laserbereitschaft und wichtiger Sicherheitsinformationen für eine intuitive Systemsteuerung.
Bis zu 10 einzeln überwachte Verriegelungseingänge, kompatibel mit Türverriegelungen in medizinischer Qualität, Sicherheitsrollläden, Jalousien und Not-Aus-Tastern – alle überwacht über zwei redundante Sicherheitskanäle.
Die Zugangskontrolle per Schlüsselschalter oder PIN gewährleistet, dass nur autorisiertes Personal das System aktivieren und scharfschalten kann, und bietet somit eine strenge Betriebskontrolle in klinischen Umgebungen und Umgebungen mit Laserbeschränkungen.
EN ISO 13849-1 PL ‘e’-konform, aufgebaut auf einer Zweikanalarchitektur, um ein Höchstmaß an funktionaler Sicherheit in kritischen lasergesteuerten Umgebungen zu erreichen.
4 Codierte Verriegelungsausgänge, die zum Anschluss des Systems an bis zu vier einzelne Laser oder Röntgengeräte verwendet werden, welche vom ICS-TOUCH II gesteuert werden.
Feedback-Überwachung stellt sicher, dass alle angeschlossenen Geräte (Schlösser, Rollläden, Laser) vor der Aktivierung in einen bekannten sicheren Zustand zurückkehren.
Erhöhung der Sicherheit ohne Unterbrechung des Arbeitsablaufs
Sicherheit hat zwar oberste Priorität, doch im medizinischen Bereich ist ein unterbrechungsfreier Betrieb unerlässlich. ICS-TOUCH II ist sowohl technisch robust als auch betrieblich nahtlos und bietet Folgendes:
All dies gewährleistet die Einhaltung lokaler und internationaler Lasersicherheitsstandards – und erhält gleichzeitig die für einen hohen Arbeitsaufkommen im klinischen Alltag notwendige Flexibilität.
ICS-TOUCH II: Die Touchscreen-Oberfläche verstehen

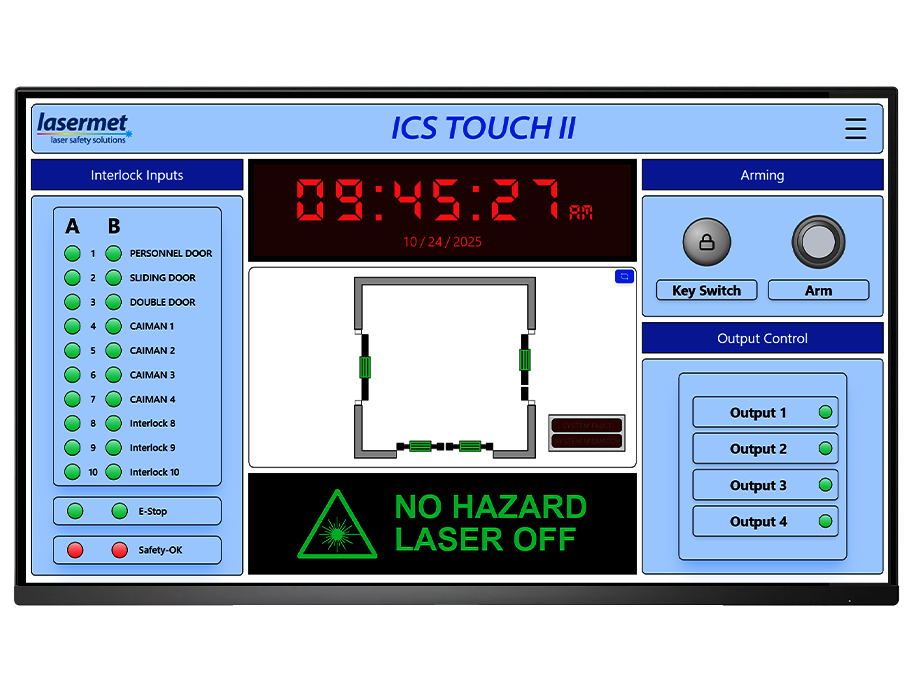

Verriegelungseingänge
Das ICS-TOUCH II ist mit 10 einzeln überwachten Sicherheitsverriegelungseingängen ausgestattet. Jeder Eingang nutzt eine Zweikanalüberwachung (A und B), um die Systemintegrität und die Einhaltung der Leistungsstufe „e“ gemäß EN ISO 13849-1 sicherzustellen.
Die LED-Anzeigen leuchten auf:
Digitaluhr
Eine Digitaluhr auf dem Touchscreen des ICS-TOUCH II zeigt die aktuelle Uhrzeit (HH:MM:SS) und das Datum (MM/TT/JJ) im 24-Stunden-Format an und unterstützt so zeitkritische Arbeitsvorgänge und Wartungsarbeiten.
Es aktualisiert sich in Echtzeit basierend auf den konfigurierten Systemeinstellungen.
Bewaffnung
Ermöglicht die Aktivierung und Deaktivierung von Lasersystemen. Verfügt über einen PIN-geschützten Schlüsselschalter für zusätzliche Sicherheit und einen Aktivierungsknopf zur Auslösung des Laserbetriebs.
Die LED-Anzeigen leuchten auf:
Bewaffnung (Forts.)

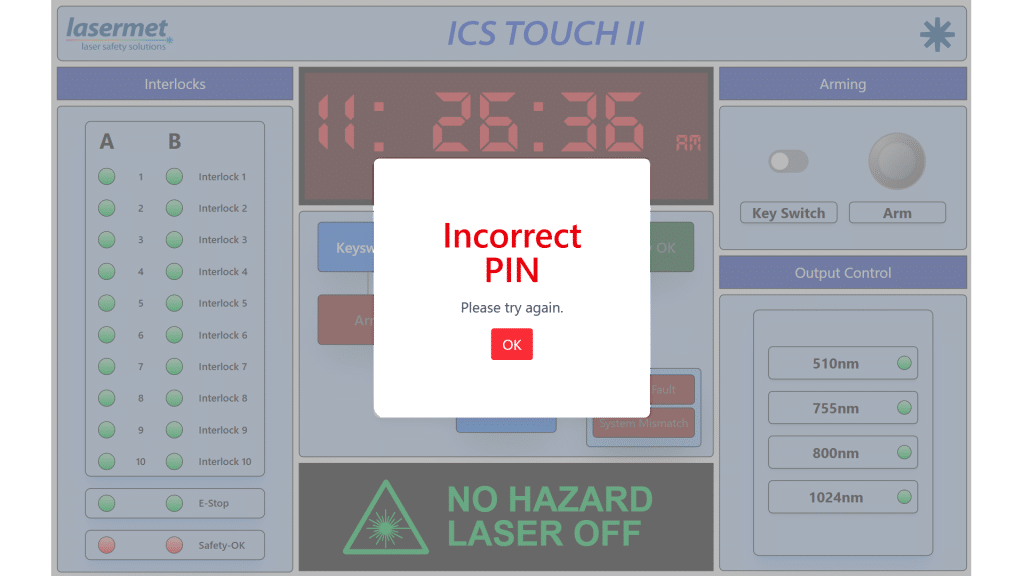

Vor der Aktivierung des Schlüsselschalters muss eine vierstellige PIN über das Bildschirmtastaturfeld eingegeben werden, das nach Auswahl des Schlüsselschaltersymbols erscheint. Bei Eingabe eines falschen Codes wird „Falsche PIN“ auf der Benutzeroberfläche angezeigt und der Zugriff verweigert.
LED-Schild-Statusanzeige
Der ICS-TOUCH II steuert eine zweistufige LED-Warnanzeige, die automatisch entweder Folgendes anzeigt:
No Hazard Laser Off wenn deaktiviert oder die Verriegelungen unsicher sind
Danger Laser On wenn bewaffnet und Ausgänge aktiv sind
Das von einem Umschaltrelais gesteuerte Schild liefert eine synchronisierte, ausfallsichere visuelle Anzeige gemäß IEC 60825.
Systemübersicht
Zeigt den Gesamtstatus des Systems an, einschließlich aktiver Laser, Verriegelungsfehler/Fehlanpassungen und Beschriftungen.
Die LED-Anzeigen leuchten auf:
Ausgangsstatus / -steuerung
Zum Aktivieren und Deaktivieren des jeweiligen Lasers umschalten. Zeigt die aktive Laserwellenlänge und die zu leuchtende LED-Statusanzeige an:
Interlock® System
Außerhalb des Theaters befinden sich die LED-Ultra-Anzeigetafel, Türverriegelungsschalter, ein Magnet-Türschloss, ein Tastenfeld, ein Not-Aus-Schalter (Glasbruchsicherung) und eine LED-Minianzeigetafel. Die LED-Ultra-Anzeigetafel zeigt den Echtzeitstatus des Lasers an, ob er aktiv („Gefahrenlaser an“) oder inaktiv („Keine Gefahr Laser aus“) ist. Dies spielt eine wichtige Rolle bei der Überwachung des Laserstatus. Die Türverriegelungsschalter sind zweikanalig.
Außerhalb des Theaters:
- Türmagnetschalter – Werden an Doppeltüren installiert, um den Öffnungs-/Schließzustand zu erkennen. Es handelt sich um codierte Magnetverriegelungen, die Teil des Sicherheitskreises (Zweikanal A & B) sind.
- Magnetische Türverriegelungen – Halten die Tür geschlossen, solange der Laser aktiv ist; geben sie frei, wenn eine Gefahrensituation eintritt.
- Tastatur (PIN-Eingabe) – Dient zur Authentifizierung des Personals vor der Systemaktivierung. Erst nach PIN-Eingabe kann die Tastenschalterfunktion an der Schnittstelle aktiviert werden.
- Not-Aus-Glasbruchgeräte – Not-Aus-Schalter, die außen angebracht sind, ermöglichen die sofortige Abschaltung des Lasers durch Zerbrechen des Glases.
- LED-Ultra-Schild/Mini-Schild – Zeigt den Systemstatus deutlich an. Zeigt „GEFAHR LASER EIN“ an, wenn das System aktiviert ist und Laseremission möglich ist.
Im Theater:
- ICS-TOUCH II-Schnittstelle – Der zentrale Touchscreen-Controller, über den Benutzer Folgendes tun können:
- Verriegelungsstatus anzeigen (Türen, Not-Aus-Schalter)
- System aktivieren/deaktivieren
- Laserleistungsstatus überwachen
- Aktive Laserwellenlänge anzeigen
- Digitaluhr und Systemstatus anzeigen
- Laser-Überbrückungstaste – Wird unter kontrollierten Bedingungen verwendet, um die Sicherheitsverriegelungen zu überbrücken, typischerweise im Betrieb oder unter Aufsicht.
- Not-Aus-Scheibenbruchgeräte – Im Inneren des Theaters sind zusätzliche Not-Aus-Geräte zur sofortigen Abschaltung des Lasers installiert.
- Vierfach-Verteilerkasten – Anschlussmöglichkeit für bis zu vier Laser. Jeder Laser verfügt über:
- Codierte Buchsen für spezifische Wellenlängen
- LED-Anzeigen für Verbindungs- und Betriebsstatus
- Not-Aus-Taste – Ein großer Not-Aus-Knopf, der sich in der Nähe des Laserbereichs befindet und während der Eingriffe erreichbar ist.
So funktioniert es:
- Sicherheit geht vor: Alle Verriegelungseingänge (Türstatus, Not-Aus-Schalter usw.) müssen sich in einem sicheren Zustand befinden, bevor das System aktiviert werden kann.
- Benutzerauthentifizierung: Der Benutzer gibt eine vierstellige PIN über das Tastenfeld ein. Bei korrekter Eingabe kann der Schlüsselschalter aktiviert werden.
- Systemaktivierung: Sobald alle Bedingungen sicher sind, leuchtet die Anzeige „Sicherheit OK“ grün. Der Benutzer kann nun die Aktivierungstaste auf dem ICS-TOUCH II-Bildschirm drücken.
- Visuelle Warnmeldungen: LED-Anzeigen aktualisieren sich automatisch – „Keine Gefahr“ im ausgeschalteten Zustand, „Gefahrenlaser an“ im aktivierten Zustand.
- Lasersteuerung: Die Vierfachverteilerbox steuert bis zu vier einzelne Laser, die jeweils unabhängig vom System überwacht werden.
ICS-TOUCH II ist ein hochsicherer Laser-Verriegelungscontroller, der als zentrales Sicherheitssystem in lasergesteuerten Bereichen wie Operationssälen, Laboren und kritischen Laserzonen konzipiert ist. Seine Hauptfunktion besteht darin, das Personal zu schützen, indem der Laserbetrieb sofort deaktiviert wird, sobald eine angeschlossene Sicherheitsbedingung gefährdet ist.
