Laser Jailer Details & AnwendungenAktive Laserschutztechnologie von Laser Jailer: Details und Anwendungen

Das aktive Laserschutzsystem von Laser Jailer stellt sicher, dass der Laser sicher ist, wenn sein Strahl auf die Wände oder die Decke des Lasergehäuses gerichtet ist.

Das ausfallsichere Laserschutzsystem wurde entwickelt, um alle Laserleistungen (einschließlich Multi-Kilowatt-Laser), alle Wellenlängen und Wellenformen zur Verhinderung von Laserunfällen zu berücksichtigen. Es ist ideal für die Verwendung mit Faserlasern, die zur Materialbearbeitung verwendet werden.

Dieses leichte, kostengünstige System kann aufgrund seines modularen Aufbaus in nahezu jeder Gehäusegröße oder jedem Gehäuse installiert werden - entweder neu gebaut oder nachgerüstet.

Hintergrund zum aktiven Laser Interlock® System

Herkömmliche Laserkabinen müssen robust genug sein, um einer versehentlichen Exposition gegenüber dem Laser standzuhalten, der als Laserschutz fungiert.

Passive Laserschutzvorrichtungen müssen robust genug sein, um einer versehentlichen Exposition gegenüber dem Laser für die vorhersehbare maximale Belichtungszeit standzuhalten. In der Regel müssen sie einen Laserstrahl je nach Situation auf 10 bis 10,000 Sekunden beschränken.

Eine hohe Strahlleistung (> 1 kW) bei kleinen Strahldurchmessern schneidet in relativ kurzer Zeit durch Stahl und sogar Schamottesteine. Bei sehr hohen Strahlleistungen (> 5 kW) können bereits große Strahldurchmesser Beton durchbrechen. Unter diesen Umständen müssen passive Schutzvorrichtungen weit genug von der Laserapertur entfernt sein, um sicherzustellen, dass sie der Leistungsdichte des Strahls standhalten. Das ist nicht immer praktisch. Ein aktiver Schutz ermöglicht Ihnen ein viel kleineres Gehäuse, da die erforderliche Einschlusszeit 50 ms beträgt. Lesen Sie mehr in der Active Laser Guard Übersicht…

Aktives Laserschutzsystem: So funktioniert es

Jede Fliese (300 x 300 mm Platte) enthält einen Laserdetektor, der mit dem Lasermet Interlock verbunden ist®.

Wenn ein Hochleistungslaser auf eine der Kacheln in der Laserzelle gerichtet ist, wird ein Signal an die Verriegelung gesendet® System zum Ausschalten des Lasers. Das Signal wird in weniger als 50 ms an den Laser gesendet.

Die Lasersicherheitsverriegelung® Der Controller überwacht das System ständig und isoliert den Lasersicherheitseingang, wenn die empfangenen Signale falsch oder nicht vorhanden sind, wodurch er ausfallsicher wird. Wenn ein Aufprall registriert wird, isoliert die Steuerung den Lasersicherheitseingang erneut. Das aktive Sicherheitssystem wird manuell zurückgesetzt, sobald die Kachel ersetzt wurde.

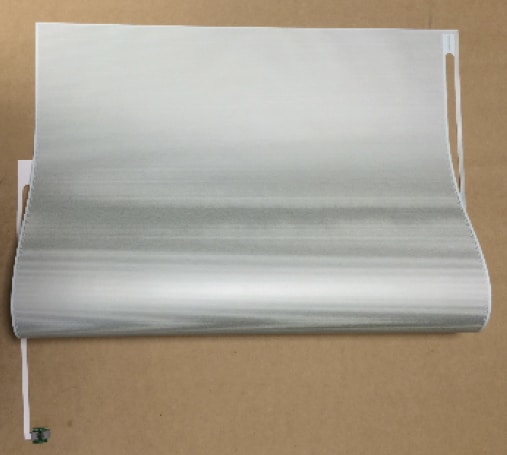

Aktive Kacheln

Aufgrund der extrem hohen Leistung einiger Laser wurden die Fliesen so konzipiert, dass sie nach ihrer Aktivierung leicht ausgetauscht werden können.

Diese Opferfliesen haben eine Standardgröße (300 x 300), wobei zusätzliche 150 mm x 300 mm für die äußersten Innenkanten des Gehäuses verfügbar sind. Kundenspezifische Plattengrößen können bereitgestellt werden, wenn die Standardplatten nicht genau in die Laserzelle passen.

Modularer Aufbau von Hochleistungslaser-Containment - die Lasermet-Lösung

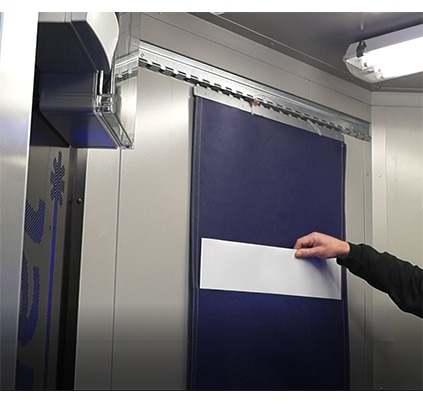

Die Fliesen werden auf einem Rahmen montiert, der zuerst im Gehäuse installiert wird. Der Rahmen und die Fliesen können an den Wänden, an der Decke und sogar am Boden installiert werden. Die Fliesen sind jedoch nicht dafür ausgelegt, betreten zu werden oder schwere Lasten aufzunehmen. Daher wäre ein abgehängter Boden erforderlich, um das erforderliche Gewicht aufzunehmen, und die Fliesen würden unter der Struktur montiert.

Nachrüstung bestehender Gehäuse oder Zellen: Active Laser Guard Retrofit

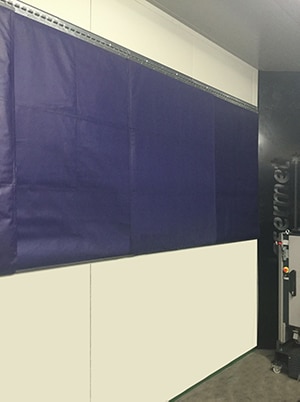

Als modulares aktives Laserschutzsystem können die Laser Jailer-Fliesen an einem vorhandenen Gehäuse nachgerüstet werden. Passive Lasersicherheitssysteme dürfen keine Hochleistungslaser mit kleinem Strahl enthalten. Zu den Optionen für den Laserschutz von Laserstrahlen mit kleinem Durchmesser gehören die Verwendung dickerer Stahlwände und die Verwendung größerer Räume / Gehäuse, die schwer und teuer sind.

Das Design des aktiven Lasermet-Lasersicherheitskontrollsystems ist leicht, anpassbar, wiederholbar und wartbar und verwendet eine ausfallsichere Technologie.

Kostengünstiger aktiver Laserschutz

Das Laserschutzdesign - unter Verwendung aktiver Technologie - ist kostengünstig, da dadurch die Anforderungen an einen Teil der Stärke und des Gewichts eines Teils der umgebenden Infrastruktur reduziert werden können.

Hochleistungslaserschutz: Im Servicevertrag und Fliesenwechsel

Lasermet kann einen Wartungsvertrag für den Austausch von Fliesen im Falle eines Vorfalls abschließen. Wenn eine Fliese aufgrund eines durch den Laser verursachten Schadens ersetzt werden muss, kann dies - gemäß Vertrag - vom Lasermet-Engineering-Team durchgeführt werden, das die Fliese durch eine neue ersetzt und das System erneut testet und erneut zertifiziert ist sicher zu verwenden.

Anwendungen für den aktiven Laserschutz

Das Laser Jailer-System ist ein effektives Laser-Containment-System, das sich ideal für Laseranwendungen und -aktivitäten wie Laserbohren, Laserschweißen, Laserablation und Laserschneiden eignet. Industrielle Anwendungen, in denen der Laser Jailer eingesetzt werden kann, umfassen die Luft- und Raumfahrtindustrie, die Laserbearbeitung, Lasertrimmen und die Laserreparatur von Turbinen einsetzt. Es ist auch eine Sicherheitsüberlegung, Laser in Anwendungen zu enthalten, die die laseradditive Fertigung komplexer Teile und das additive Schweißen verwenden.

Laser und die anschließende Lasersicherheitsausrüstung und -schulung werden heute in der Energie- und Nuklearindustrie eingesetzt, wo sie zum Schweißen von Pumpenkomponenten für Kernkraftwerke und sogar zum Unterwasserlaserschweißen und Unterwasserlaserschneiden verwendet werden.

Auch beim Abbau von Kernkraftwerken können sie zum Betonschaben und zum Schneiden von dicken Betonplatten eingesetzt werden.

Lasergefahren zu berücksichtigen

Das aktive Laserschutzsystem von Lasermet wurde entwickelt, um den Tod durch Laser und Verletzungen durch Laser zu verhindern. Dieses aktive Hochgeschwindigkeits-Lasersicherheitskontrollsystem verhindert auch die Zerstörung der umgebenden Infrastruktur durch Laser, dh. Dies beinhaltet die Verhinderung von Schäden durch Laserstrahlen am Gebäude und seinen Dienstleistungen. Der Laser Jailer ist viel mehr als eine einfache Strahlblockierbarriere. Unabhängig davon, für welches Schutzsystem sich der Kunde entscheidet - entweder aktive oder passive Laserblockierung - kann Lasermet die komplette maßgeschneiderte Laserkabine entwerfen und herstellen.

Die schnelle Reaktion des aktiven Laserschutzsystems wird erreicht, indem der auf die aktive Laserwand im Laserraum auftreffende Laser erfasst wird. Wenn ein streunender Laserstrahl auf eine der Kacheln trifft, wird die Verriegelung aktiviert® isoliert den Lasersicherheitseingang in weniger als 50 ms. Der Laser wird dann ausgeschaltet - die genaue Abschaltzeit hängt von der verwendeten Lasermaschine ab.

Der Laser Jailer ist gegen alle Laserwellenlängen wirksam und kann in der Materialbearbeitung, beispielsweise in der Automobilindustrie, in Anwendungen wie dem Laserschweißen sowie in der Luft- und Raumfahrt und in erneuerbaren Energien zum Laserhärten, Laserprofilieren, Laseroberflächenreinigen, Laserabrichten und eingesetzt werden Laserbearbeitung.

In der Medizin- und Gesundheitsbranche kann die Bearbeitung von Teilen mit Lasern je nach Leistung des verwendeten Lasers in aktiven oder passiven Lasersicherheitsgehäusen durchgeführt werden.

Patente

Active Laser Guard System verfügt über folgende Patente: -

  • US-Patent Nr. 8 416 820
  • Europäisches Patent Nr. 2 592 326 CH + LI DE FR GB IE NL SE

Das folgende Patent wird angemeldet

  • Australisches Patent angemeldet für: 2012202599
