Der britische Designer und Hersteller von Lasersicherheit, Lasermet, hat eine Einführung in die Spezifikation der Parameter für ein Lasersicherheits-Interlock-Steuerungssystem zusammengestellt, das den einschlägigen Richtlinien und Sicherheitsstandards entspricht.



Das verriegelte Lasersicherheitskontrollsystem besteht aus der Verriegelungssteuerung (ICS) und den folgenden Komponenten - von denen einige optional sind: eine Zugangstür-Tastatur, magnetische Türschlösser, Magnetschalter, Not-Aus-Druckknöpfe, Not-Aus-Brillen, Laserwarnung Schilder und alle Schnittstellen zum Laser, einschließlich Stromversorgung, Laserverriegelungsstecker, Laserverschlüsse, Schalter, Verteilerkästen und mehr.

Für die sichere Verwendung von Lasern im Labor muss der Lasersicherheitsbeauftragte (LSO) - die für die Lasersicherheit zuständige Person - die folgenden Informationen kennen, um ein Verriegelungssteuersystem zu spezifizieren und zu bestellen.

Als Erstes muss festgestellt werden, ob die Laseranlage verriegelt werden muss oder nicht. Bei einer nicht verriegelten Lasereinrichtung wird der Laser sofort deaktiviert, wenn die Tür geöffnet wird - es sei denn, es liegt eine Übersteuerung vor. Dies kann zu Frustrationen führen und Experimente unnötig unterbrechen, wenn der Laserbenutzer nicht erwartet, dass jemand die Tür öffnet (und folglich den Laser ausschaltet).

Türen können entriegelt oder magnetisch verriegelt werden (mit Maglocks). Beide Methoden können über eine Tastatur für die Zugangskontrolle verfügen, sodass nur autorisiertes Personal den Raum durch Eingabe des Codes betreten kann. Wenn dies erledigt ist, ist der Laser nicht deaktiviert. Ein akustischer Alarm ertönt bis zu 30 Sekunden lang, während auf dem Display auf der Tastatur grün „Tür entriegelt“ und rot „Override On“ angezeigt wird.

Ein zusätzliches LED-Schild befindet sich normalerweise über der Tastatur und zeigt entweder „Danger Laser On“ in Rot oder „No Hazard Laser Off“ in Grün an.

Durch Eingabe des richtigen Codes über die Tastatur kann die Tür vorübergehend geöffnet werden, während der Laser weiterläuft. Nur autorisiertes Personal sollte über die Zugangscodes verfügen, da es sich der Lasergefahr im Labor bewusst sein und die entsprechende Laserschutzbrille tragen sollte. Lasermet verfügt über eine der größten Sortimente an Laserschutzbrillen in Europa. Für diejenigen, die eine Schulung benötigen, bietet Lasermet das ganze Jahr über Lasersicherheitsschulungen an.

Interlock® Control für Lasersicherheit

Es gibt drei Möglichkeiten, um den Laser mithilfe des Interlock-Controllers sicher zu machen.

Option eins ist die Verwendung eines Laserverschlusses welches von der Laserverriegelungssteuerung betrieben wird. Dies bedeutet, dass der Laser weiterhin feuert, seine Leistung jedoch nicht aus dem Verschluss entweicht und von einem Strahlabfall absorbiert wird.

Um den geeigneten Laserverschluss auszuwählen, müssen Leistung und Pulslänge des Lasers bekannt sein. dh Dauerwelle oder gepulst. Für kontinuierliche Wellenformen beträgt die durchschnittliche Leistung, die vom LS-10-12-Verschluss verarbeitet werden kann, 20 W; und für den LS

-100-12 Verschluss ist es 200W. Wenn die Laserwellenform gepulst wird, könnte die momentane Leistung des Pulses viel höher sein, und ein praktischer Weg, um die Eignung des Verschlusses festzustellen, besteht darin, ein Experiment wie folgt durchzuführen. Stellen Sie eine 3 mm dicke Edelstahlscheibe in einem Einfallswinkel zum Laser von 45 ° auf und richten Sie den Strahl sicher auf einen Strahlabfall. Wenn die Scheibe einen Ablationsschaden erleidet, besteht die optimale Lösung normalerweise darin, den Laser-Interlock-Anschluss am Laser zu verwenden und diesen wie in Option XNUMX unten mit dem Interlock-Controller zu verbinden.

Option zwei besteht darin, den LASER INTERLOCK CONNECTOR zu isolieren Dadurch kann der Laser feuern. Es ist mit dem Interlock-Controller verbunden - dies bedeutet wiederum, dass die Leistung des Lasersystems erhalten bleibt, aber nicht ausgelöst werden kann.

Option drei besteht darin, die Stromversorgung zum Lasersystem zu trennen. Für einige Netzteile von Lasersystemen ist dies nicht die bevorzugte Methode.

In der nächsten Phase wird die Gesamtzahl der Zugangstüren aufgelistet zur Laseranlage. Es müssen Vorkehrungen für Doppeltüren getroffen werden, und es muss notiert werden, ob es sich bei diesen Türen um doppeltwirkende Türen handelt. Dies sind Türen, die sowohl nach innen als auch nach außen schwingen und modifiziert werden müssen, um einfachwirkende Türen zu sein.

Ordnen Sie dann Laserwarnzeichen zu. Die Gesamtzahl und Größe der beleuchteten Laserwarnschilder muss als nächstes zugewiesen werden. Die hintergrundbeleuchteten LED-Schilder von Lasermet sind intelligent und professionell und können auf Augenhöhe angebracht werden, um sicherzustellen, dass sie normalerweise direkt neben dem Türeingang an der Wand angebracht sind. Hierbei handelt es sich um 24-DC-DC-Zeichen mit geringer Leistung und niedriger Spannung und Hintergrundbeleuchtung, die unter verschiedenen Umständen zwei verschiedenfarbige Nachrichten im selben Raum anzeigen können. Größere hintergrundbeleuchtete LED-Schilder (die Ultra-Reihe) können auch für eine größere Wirkung verwendet werden. Sie sind entweder 470 mm für das Standard-Ultra-Schild oder 790 mm breit für die größte Version - in einer Reihe von Farben.

Die nächste Aufgabe besteht darin, die Anzahl und die beabsichtigten Positionen der Not-Aus-Taster zu identifizieren. Sie müssen so angeordnet sein, dass der Bediener schnell und einfach auf die Not-Aus-Funktion im Laserlabor zugreifen kann. Sie werden normalerweise an der Wand montiert, können aber auch direkt an kleinen Gehäusen montiert werden, wenn diese verwendet werden, um den Laser in der Anlage einzuschließen.

Die gesetzliche Anforderung für verschlossene Labortüren besteht darin, dass sie im Notfall mit einem Glasbruch geöffnet werden können müssen. Diese werden sowohl innerhalb als auch außerhalb des Labors installiert und lösen die Magnetverschlüsse an den Türen, schalten jedoch den Laser nicht aus. Sobald jedoch eine der Türen geöffnet wird, wird der Laser ausgeschaltet.

Die Anzahl der Laser im Raum sowie ihre Typen und Leistungen sollten aufgeführt werden, um sicherzustellen, dass die entsprechenden Lasersicherheitsmaßnahmen ergriffen werden können.

Schließlich sollte eine Messung der Gesamtgröße des Raums vorgenommen und dem Installateur vor der Installation besondere Anforderungen zur Verfügung gestellt werden. Zum Beispiel spezielle Wandmaterialien, überdurchschnittliche Wandhöhen usw.

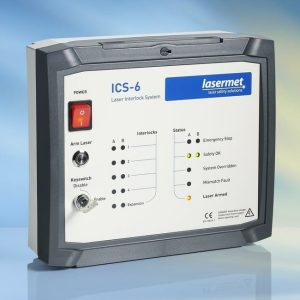

Lasermet verwendet Dual-Channel-Technologie für seine Interlock-Controller. Diese Funktion bedeutet, dass es weitaus weniger wahrscheinlich ist, dass Fehler an der Verriegelung oder den zugehörigen Schaltern, der Verkabelung usw. zu einem unsicheren Zustand führen.

Lesen Sie mehr über die ICS-6-Zweikanaltechnologie
